Définition
Tendeur est un terme très large. Pour être plus précis, le tendeur servant au levage est un tendeur à lanterne . Lanterne désignant le corps ouvert du tendeur.
Le tendeur ou ridoir permet de régler la tension d’un câble, chaîne ou fil pour permettre l’horizontalité par exemple d’un châssis, d’une porteuse.
Les tendeurs peuvent servir à des opérations de haubanage, d’arrimage.
Dans cette famille nombreuse, il y a un nombre limité de tendeurs conforme à des opérations de levage.

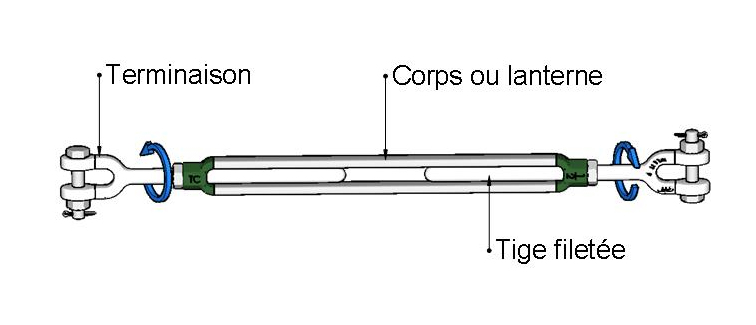

Le tendeur est constitué d’un corps sur lequel viennent deux tiges filetées au pas inversé avec différents types de terminaison.
Pour utiliser un tendeur comme élément de levage il doit avoir un marquage avec les informations suivantes :
- un marquage CE
- La CMU
- La marque d’identification du fabricant
- le numéro ou la série de lettres identifiant l’accessoire
De plus, la notice d’utilisation doit être fournie ou disponible en ligne.
Le diamètre du filetage est aussi indiqué ainsi que le filetage: L (à gauche) et R (à droite).
Les tendeurs pour le levage doivent être HR (Haute Résistance) et avoir un système de blocage (écrou,goupille) pour éviter tout dévissage.

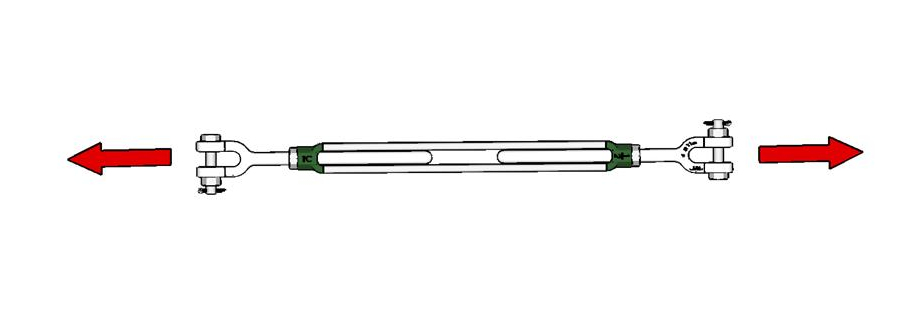

Les tendeurs doivent être utilisés impérativement en traction droite.
Aucune charge latérale ne peut être appliquée.
La tension du tendeur peut se faire sous charge mais un préréglage facilite ce travail.
Le serrage se fait par rotation du corps en maintenant les deux extrémités fixes.
Une fois la tension faite, verrouiller l’écrou de blocage.
Avant toute utilisation, un examen visuel du tendeur est nécessaire.
Les terminaisons des tendeurs peuvent exister sous différentes formes: oeil, chape .

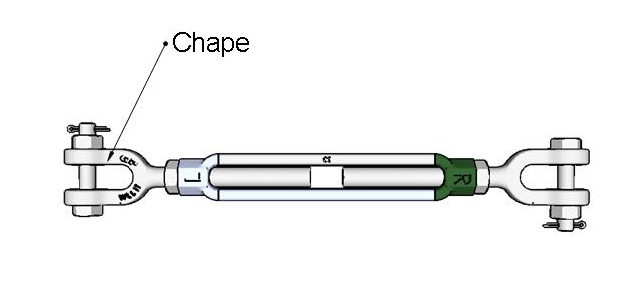

La chape étant démontable permet de fixer directement par exemple une élingue.

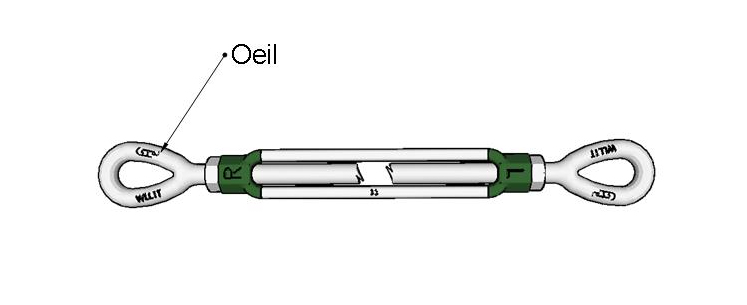

Le tendeur à oeil nécessite un autre élément de liaison comme une manille pour relier à une élingue.
Vérifications générales périodiques
Comme tout accessoire de levage, une vérification annuelle générale est obligatoire.
La périodicité est au minimum d’une année, elle peut être ramenée à une période plus courte selon la fréquence d’utilisation, l’environnement.
En référence des articles R. 4323-23 à R. 4323-27 du code du travail, ainsi qu’à l’arrêté du 1er mars 2004 pris en application de ces articles.
Cette vérification comprendra essentiellement un examen visuel de l’état de conservation :
- Les marques doivent être lisibles
- Pas de déformation
- Les filetages du corps et des extrémités sont du même type
- L’axe, l’écrou, la goupille ou tout autre système de verrouillage ne puissent pas s’échapper en cas de vibrations
- Les filetages du corps et des extrémités ne sont pas endommagés
- Le corps et les extrémités ne sont pas tordus ou excessivement usés
- Aucune fissure, entaille
Cet examen peut être complété par d’éventuelles mesures pour vérifier une déformation.
Registre de sécurité :
Les résultats des vérifications réglementaires sont inscrits par l’employeur sur le registre de sécurité prévu par l’article L. 4711-1 du code du travail.
Ces vérifications réglementaires viennent en complément et ne se substituent pas:
– à la vérification qui doit être réalisée avant chaque utilisation par l’élingueur,
– aux vérifications et opérations de maintenance prévues par le fabricant de l’accessoire de levage et figurant dans la notice d’instructions.
Aujourd’hui cette vérification nécessite un inventaire.
Cela apparaît comme un exercice fastidieux.
Il existe déjà des possibilités de traçabilité grâce à des méthodes comme une puce intégrée ou un QR code présent directement sur l’accessoire de levage concerné. Ces technologies renvoient généralement à l’inventaire, les notices d’instructions, le suivi de l’accessoire. L’utilisation de ces technologies ont évidemment un coût inhérent au matériel nécessaire pour en faire la lecture (téléphone intelligent doté de l’application, lecteur spécifique). Ces technologies ne doivent pas remplacer le marquage physique permettant une lecture rapide de la CMU.
