Les différentes formes d’élingues et leurs spécificités

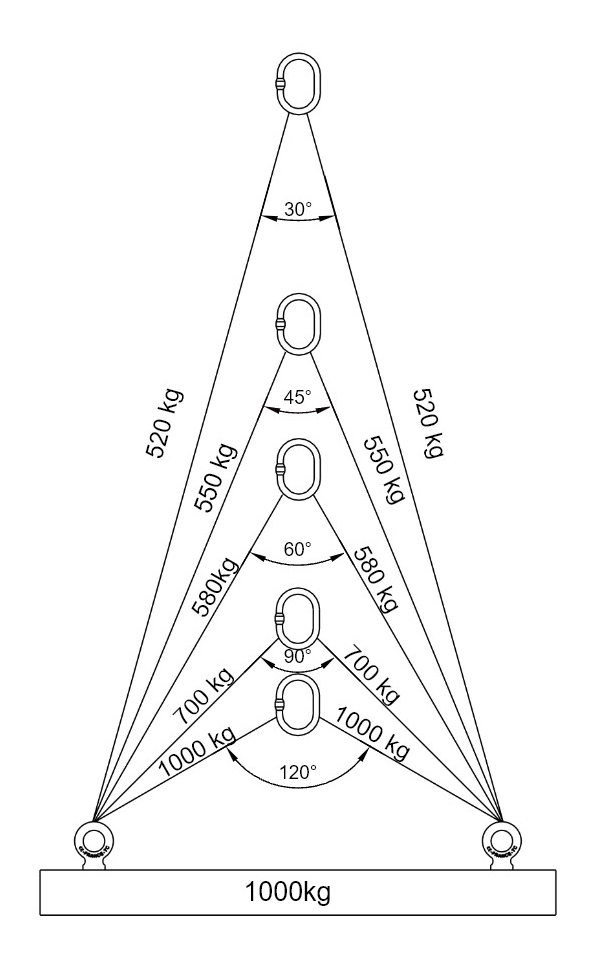

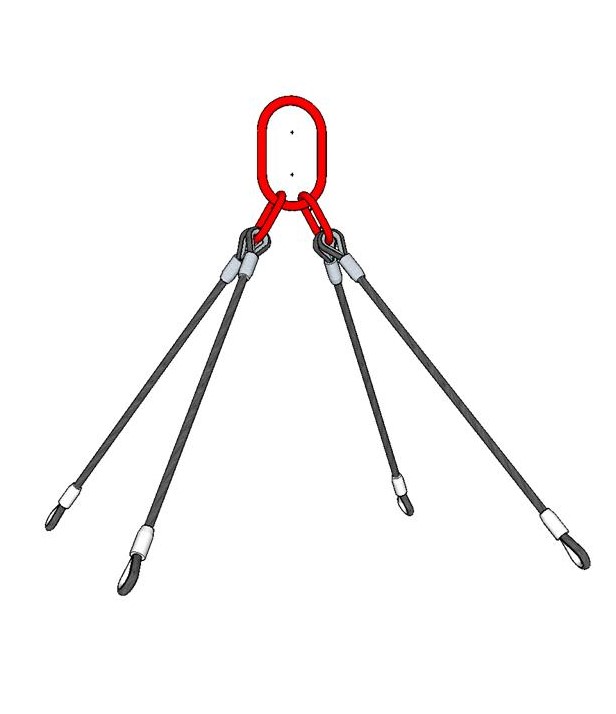

Élingues câbles :

Le coefficient d’utilisation est de 5

La composition des câbles

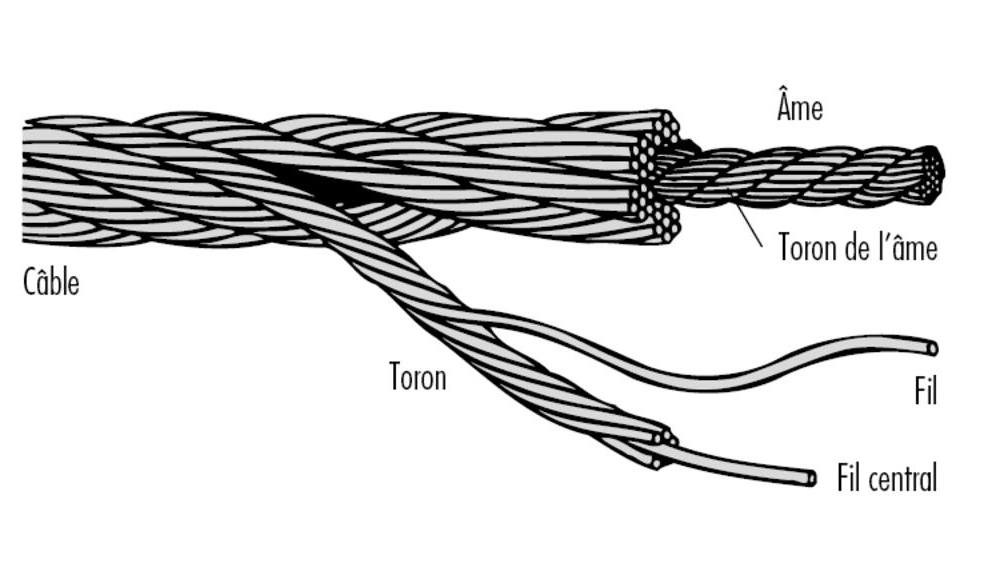

Le câble est constitué de torons eux-mêmes faits de fils d’acier,assemblés ensemble autour d’une âme en textile ou acier.Une âme en textile est moins résistante mais plus souple.

Le câble le plus utilisé dans nos métiers presque devenu un «standard » est de type 7×19 ou 6×19. Le 6 désignant le nombre de torons, le 19 le nombre de fils.

Même si nous utilisons principalement ce « standard » le nombre de câbles acier différents est vaste. Les catalogues de fabricants de câbles sont une précieuse ressource.

La composition de l’élingue :

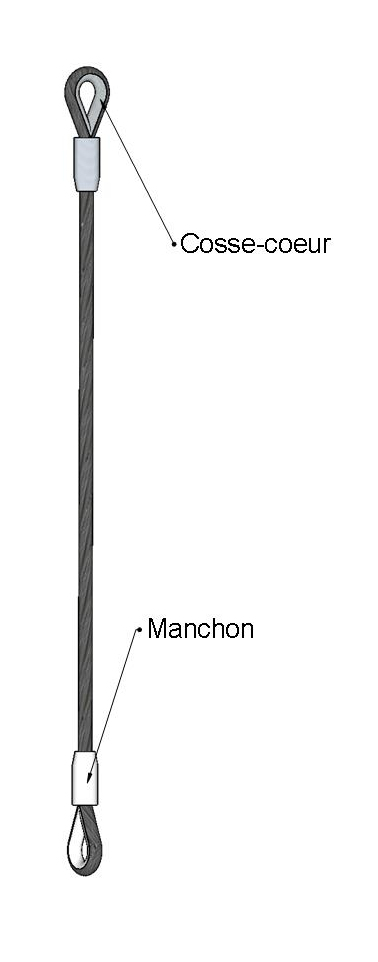

L’élingue câble est constituée d’un câble et deux boucles avec ou sans cosse-cœur

Les manchons sont des cylindres en métal tendre sertis.

Le manchon standard laisse dépasser des fils.Un habillage avec un manchon plastique noir évite la brillance et les blessures occasionnées par les fils.

Il existe aussi des manchons coniques .

Le cosse-cœur est un élément de protection du câble.

Il en existe à petite ouverture et grande ouverture, ces dernières permettent plus facilement d’utiliser des accessoires de levage.

Moins usitées il existe des cosses renforcées et pleines.

Les différentes terminaisons :

La boucle est la terminaison la plus courante avec ou sans cosse.

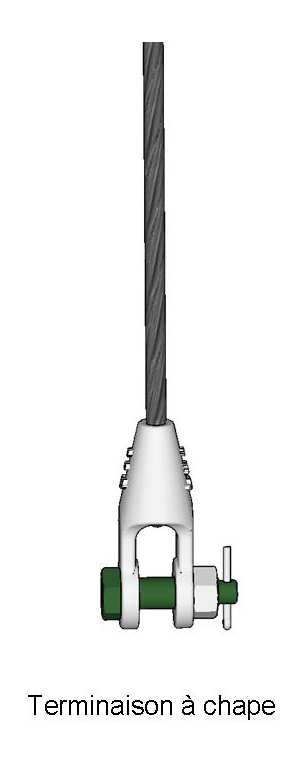

Cela peut être une douille culottée à chape.

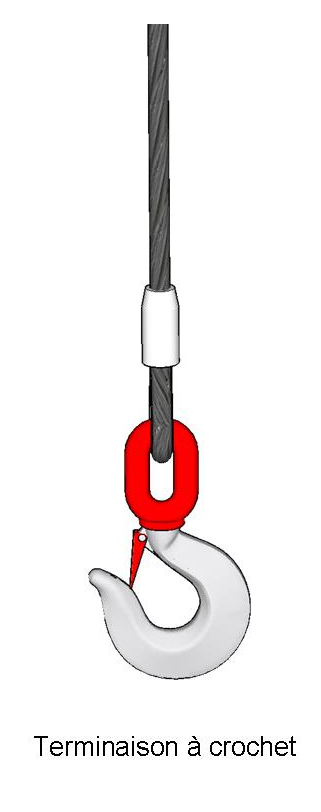

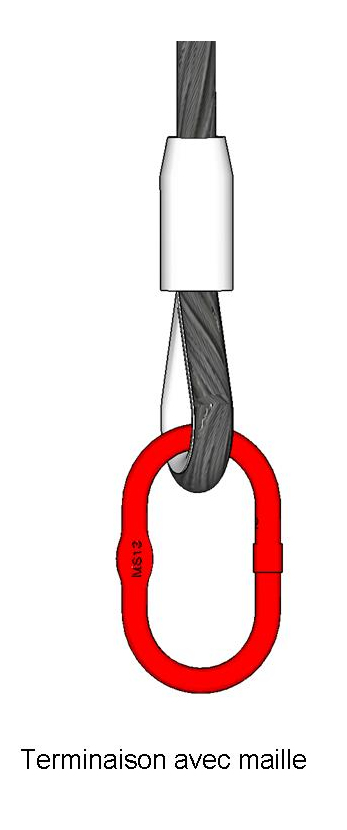

Des accessoires peuvent être associés à chaque boucle comme crochet, anneau,manille.

I l existe une catégorie particulière d’accessoires pour élingues.

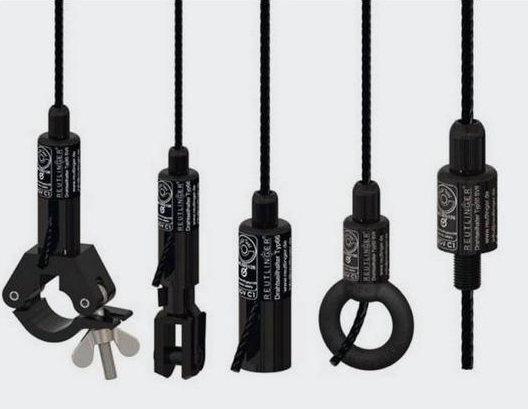

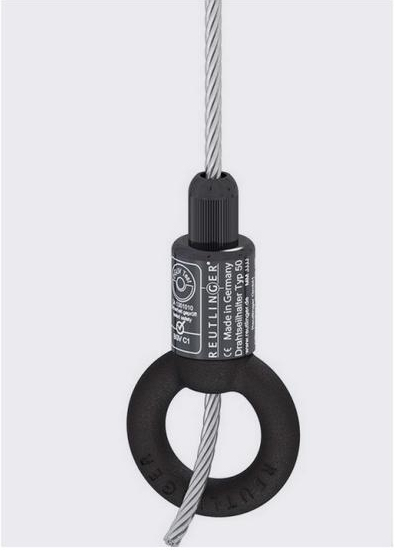

Il s’agit de raccourcisseur d’élingues ou Coulisstop de la marque Reutlinger.

Cet accessoire permet de créer une fixation en coulissant le long de l’élingue sans l’abîmer.

Il existe toute une gamme selon les diamètres utilisés et selon les accessoires permettant une grande souplesse d’utilisation.

Élingues chaine

Le coefficient d’utilisation est de 4

L’élingue chaine pour le levage est constitué de maillons courts .

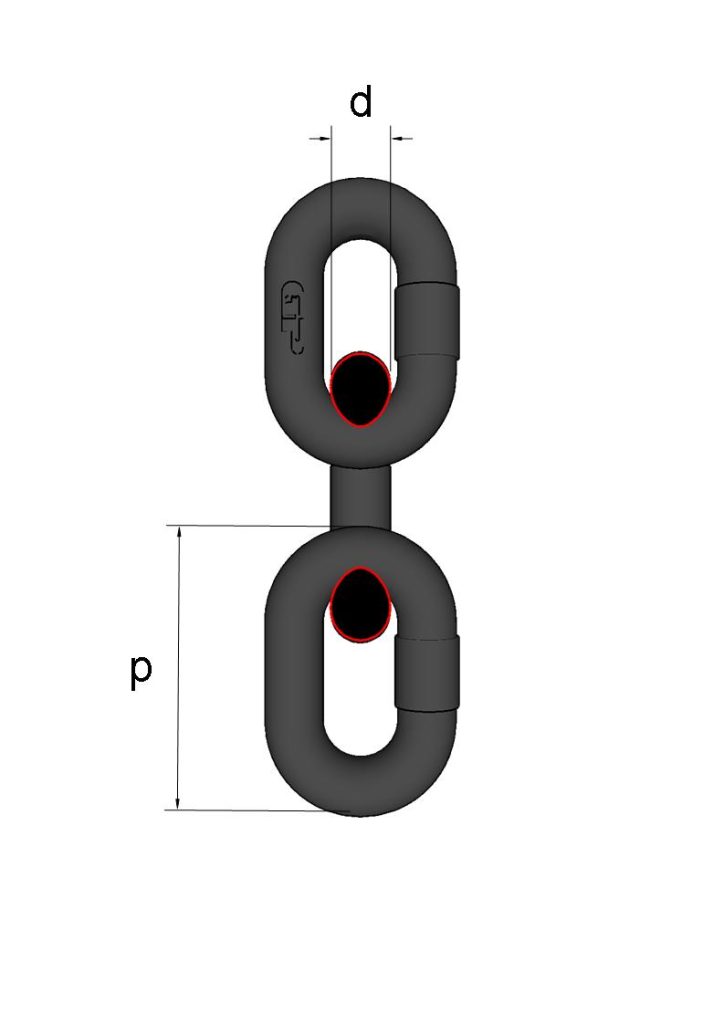

L e rapport p=3d doit être respecté pour le levage ;

Les chaînes sont classées par grade.Plus le grade est élevé plus la charge de rupture est élevée.

Pour le levage nous trouvons du grade 80 et 100, quelques fabricants proposent du 120 .

Le passage du grade 80 à 100 permet pour le même poids de chaîne une augmentation d’à peu prés 20 % de la CMU.

La composition de l’élingue chaîne :

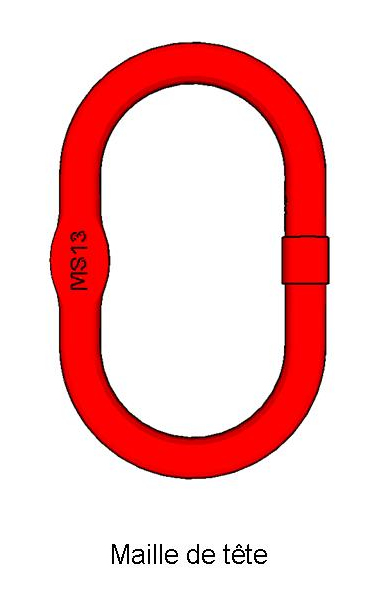

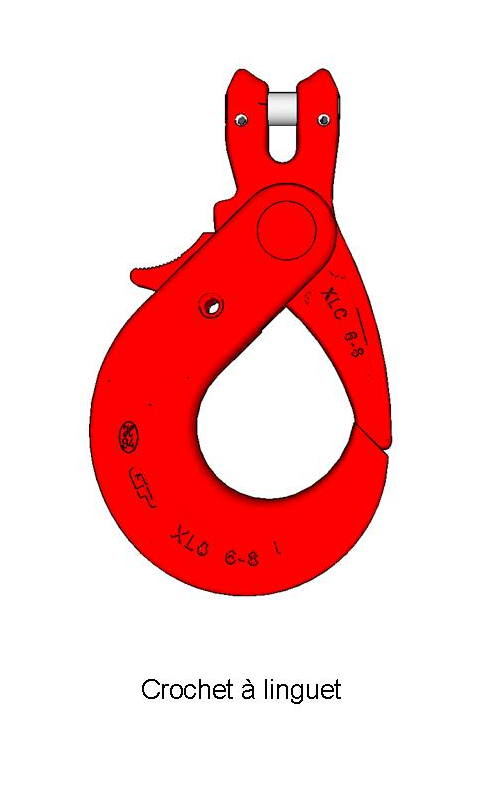

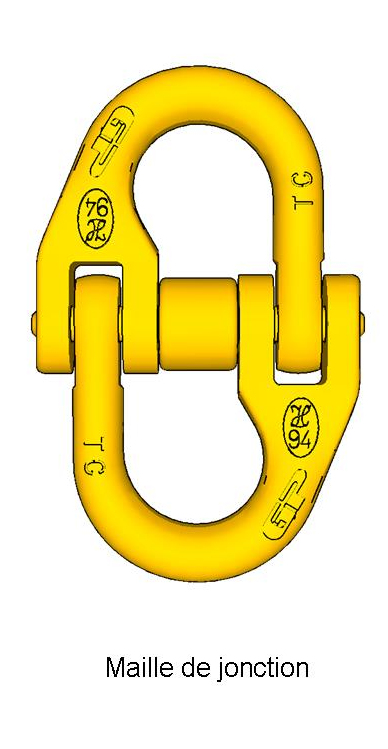

L’élingue est constituée d’une chaîne et de différentes terminaisons de même grade comme crochet,maille de tête.

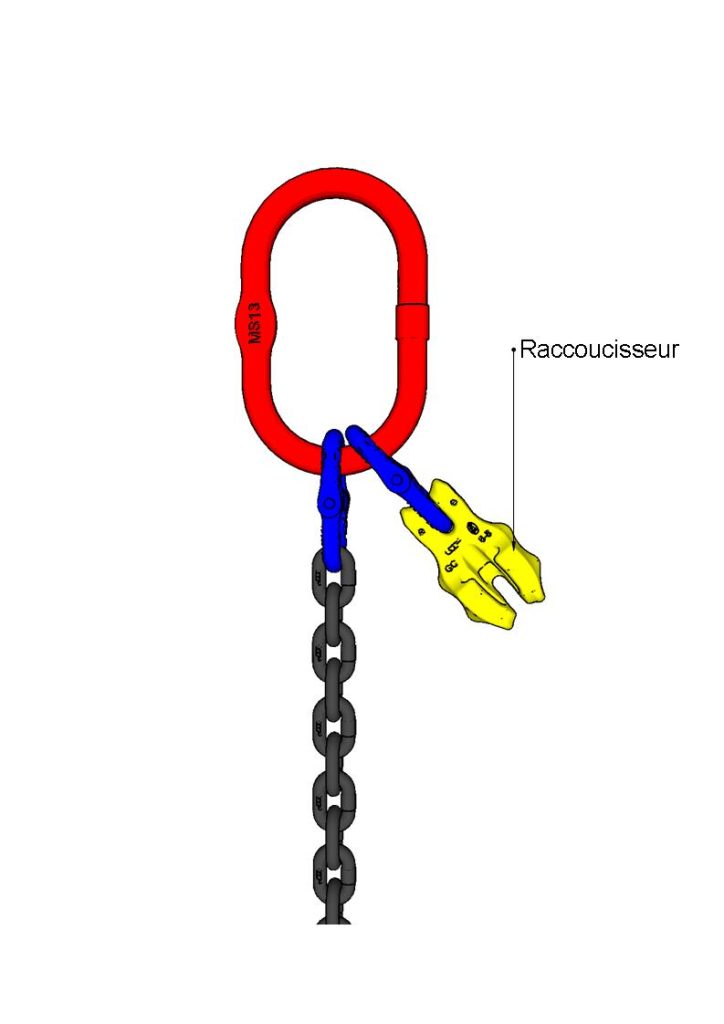

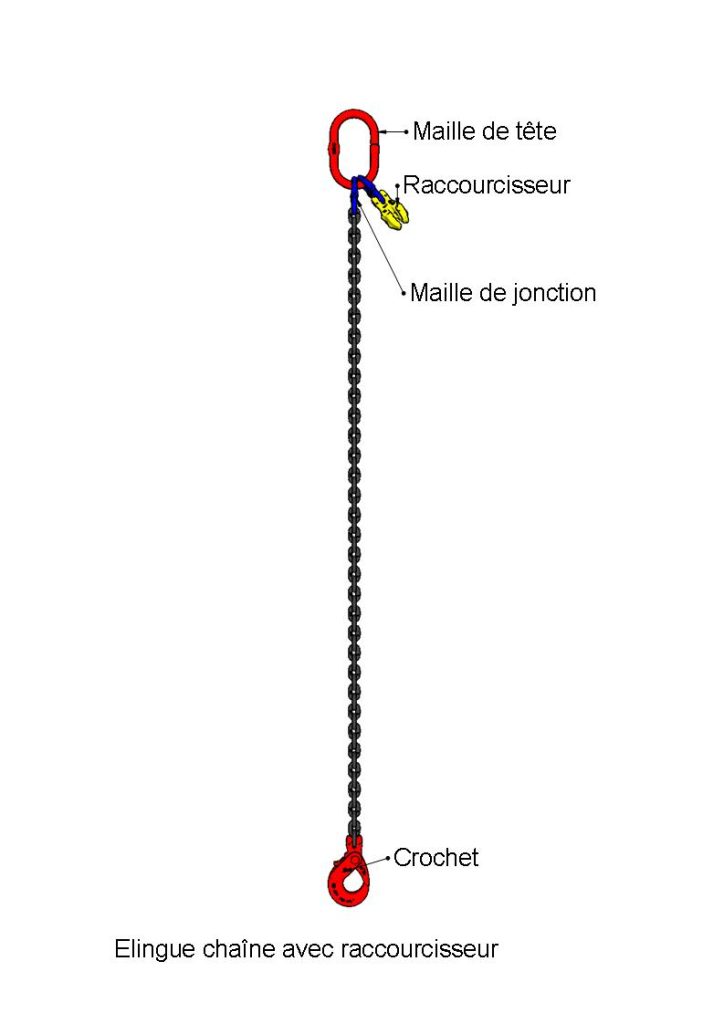

Un accessoire permet de régler la longueur des élingues chaîne, le raccourcisseur.

Élingues textile

Le coefficient d’utilisation est de 7

Les élingues ont un un double avantage , leur souplesse d’utilisation et leur légèreté.

La limitation de leur usage vient de leur faible résistance à la chaleur ;

Les élingues textiles se divisent en deux grandes catégories :

Les sangles plates

Il est possible d’y associer des accessoires de levage comme des anneaux

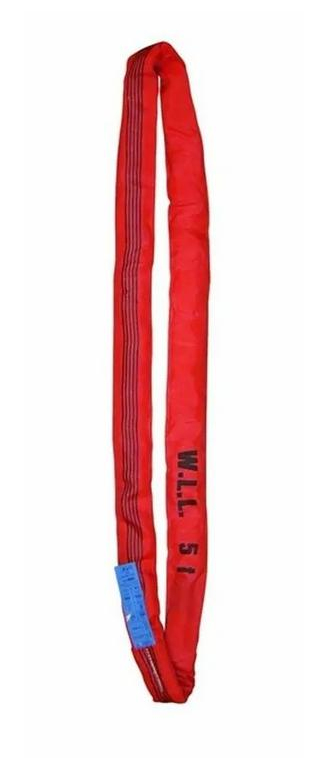

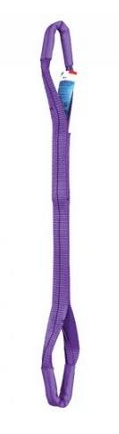

Les sangles rondes ou estropes

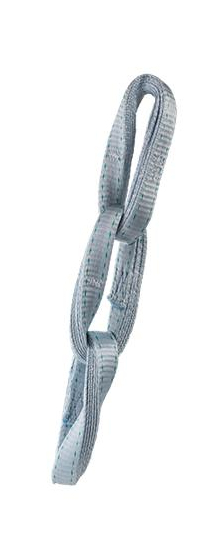

Et une nouveauté : Élingue chaîne textile

Cette élingue est faite de fibres Dyneema et développée par une marque GreePin

Il est possible d’associer des accessoires de levage pour constituer une élingue complète.

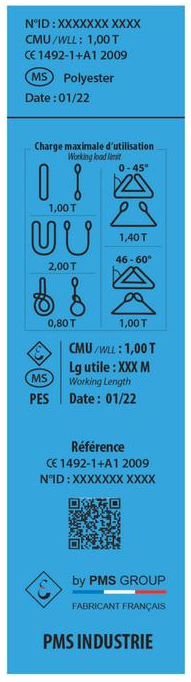

Étiquettes présentes sur une élingue textile avec

Charge maximale d’utilisation

Longueur utile

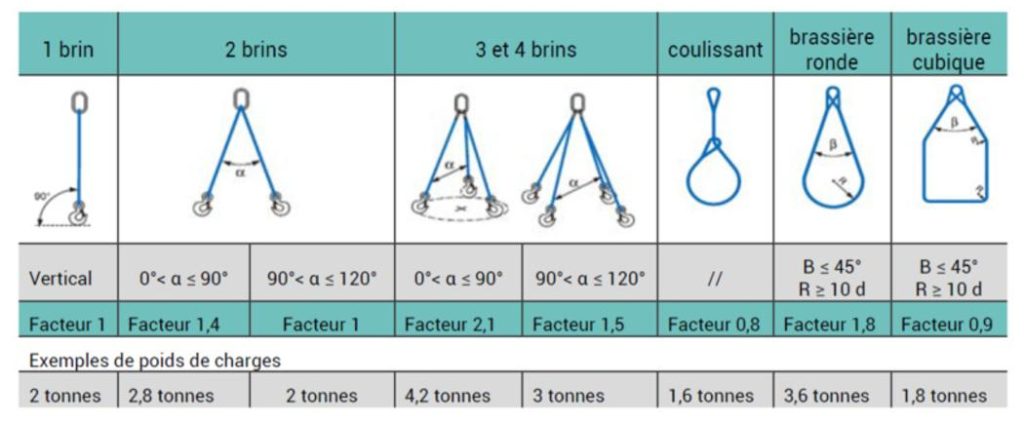

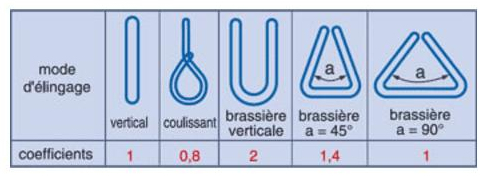

Facteur de mode

Norme

N°d’identification, de série, traçabilité

Date de fabrication et matière utilisée

Référence produit

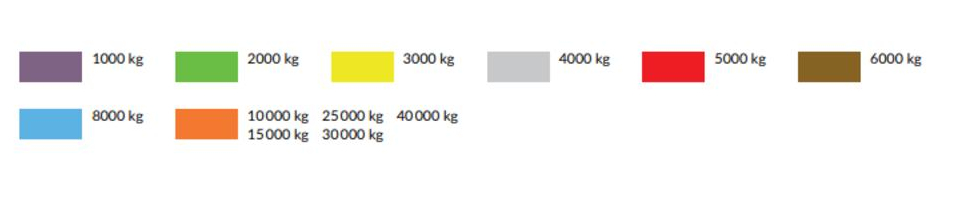

La couleur des élingues :

La couleur de l’élingue indique sa capacité de levage jusqu’à 10 Tonnes.

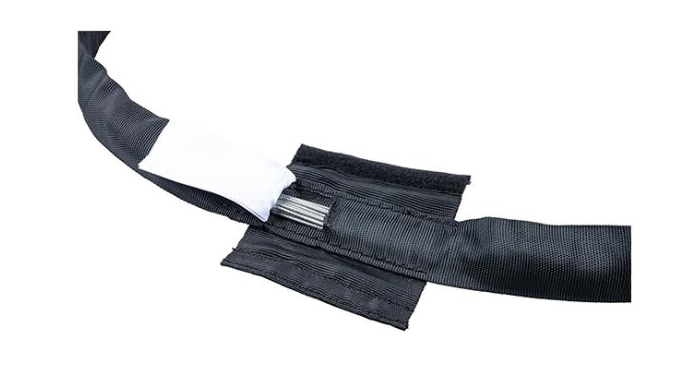

Élingues tubulaires armée

Le coefficient d’utilisation est de 5

L’élingue est constituée de câble rangé dans un fourreau en tissu.

Une fenêtre est aménagée pour examiner l’état de l’élingue.

Elle permet d’associer la souplesse du textile et la résistance à la chaleur de l’acier.

Aujourd’hui la gamme des longueurs et CMU est peu étendue.

Comme tout accessoire de levage, une vérification annuelle générale est obligatoire.

La périodicité est au minimum d’une année, elle peut être ramenée à une période plus courte selon la fréquence d’utilisation, l’environnement.

En référence des articles R. 4323-23 à R. 4323-27 du code du travail, ainsi qu’à l’arrêté du 1er mars 2004 pris en application de ces articles.

Cette vérification comprendra essentiellement un examen visuel de l’état de conservation :

1. Les marques doivent être lisibles
2. Pas de déformation
3. Aucune fissure, entaille

Cet examen peut être complété par d’éventuelles mesures pour vérifier une déformation.

Un câble métallique doit être déposé si un ou plusieurs des critères de dépose suivants sont apparents:

* Rupture de fils. Un câble métallique doit être déposé si le nombre de fils cassés atteint 20 % du nombre total de fils qui composent le câble. Quand des nids de rupture de fils apparaissent, le câble métallique est également à déposer.

* Réduction du diamètre du câble. Un câble doit être déposé si son diamètre est diminué par des changements de structure sur de grandes longueurs, de 15 % ou plus par rapport au diamètre nominal.

* Corrosion. Un câble doit être déposé si sa charge de rupture, sa résistance, à été excessivement réduite par corrosion. Dans ce cas, le câble doit être déposé si le diamètre est réduit de 10 % par rapport au diamètre nominal, même si on ne constate pas de rupture de fils.

* Usure. Un câble doit être déposé quand sa charge statique ou sa résistance à été excessivement réduite par abrasion de la section métallique. Lorsque le diamètre du câble a diminué de 10 % ou plus par rapport à la valeur nominale, il y a lieu de le déposer, même sans rupture de fils.

* Déformation du câble.

* Déformation en tire bouchon. Dépose dans le cas d’une déformation en tire bouchon si cette déformation atteint une hauteur de 1/3 du diamètre du câble. * Déformation en panier. Lorsqu’il y a des déformations en panier, le câble métallique doit être déposé.

* Extrusion de fils. Si cette déformation est importante, le câble doit être déposé.

* Relâchement des fils. Suite à des relâchements dûs à la rouille ou à l’abrasion, le câble doit être déposé. Dans le cas contraire, les dégâts qui en résulteraient seraient irrémédiables.

* Formation de noeuds. En cas de formation Importante de noeuds, augmentation locale du diamètre du câble, le câble doit être déposé.

* Rétrécissement. Les câbles présentant d’Importants rétrécissements sont à déposer.

* Déformation en forme de boucles. Les câbles qui ont subi ce genre de déformation constante (traction sur des arrêtes vives) sont à déposer.

* Coques. Les câbles présentant des coques sont à déposer.

* Coudes. Les câbles subissant des coudes à cause des influences extérieures sont à déposer.

* Influences de la chaleur. Les câbles qui ont été soumis à un effet thermique exceptionnel doivent être déposés. En effet, un échauffement des fils à des températures d’environ 300 degrés, provoque une forte baisse de leur résistance.

La chaîne doit être retirée de son service :

Si le diamètre d’un seul maillon est réduit de 10 % de son diamètre nominal.

Si l’allongement est supérieur à 5 % même sur un seul maillon.

Si deux maillons adjacents arrivent à se coincer.

Registre de sécurité :

Les résultats des vérifications réglementaires sont inscrits par l’employeur sur le registre de sécurité prévu par l’article L. 4711-1 du code du travail.

Ces vérifications réglementaires viennent en complément et ne se substituent pas:

– à la vérification qui doit être réalisée avant chaque utilisation par l’élingueur,

– aux vérifications et opérations de maintenance prévues par le fabricant de l’accessoire de levage et figurant dans la notice d’instructions.

Aujourd’hui cette vérification nécessite un inventaire.

Cela apparait comme un exercice fastidieux.
