L’objet de cette rubrique est de présenter des outils que se fabrique le machiniste à l’intérieur du théâtre afin d’améliorer l’équipement et se faciliter la vie.
Plus que pour toute autre rubrique, nous comptons sur les contributions extérieures afin de compléter cette page. N’hésites pas à nous envoyer vos photos et explications.

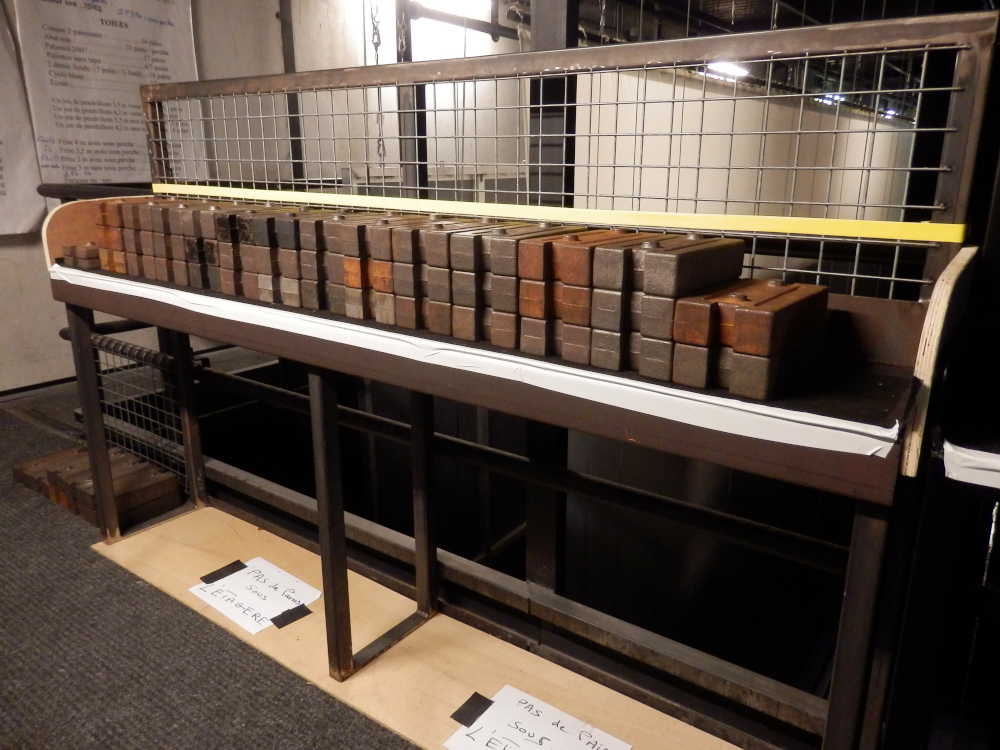

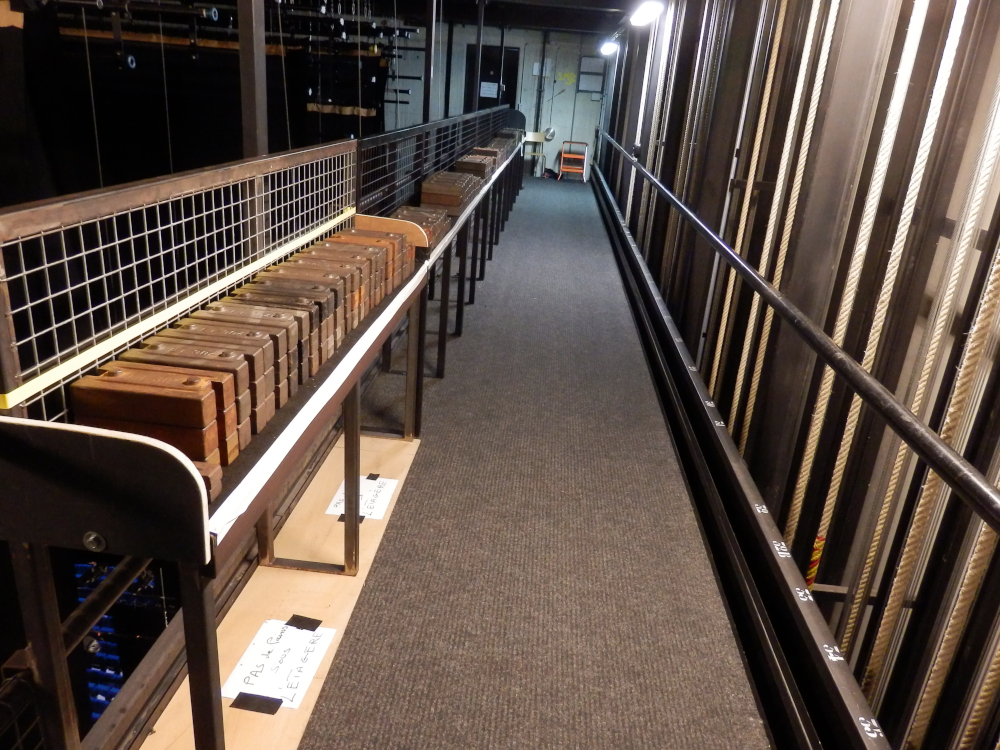

Support de pains
Crédit: Le Manège (Grand R, scène nationale de La Roche sur Yon)
Quoi?
Un support ergonomique en passerelle de paintage.
Pourquoi ?
Le fait de prendre les pains à hauteur permet de verrouiller bien plus facilement le dos et avec un bien moindre effort que lorsqu’il faut se baisser jusqu’au sol.
Le fait de dégager le sol des pains côté cheminée permet également de se rapprocher au plus près du charriot sans avoir à monter sur un sol instable (fait de pains souvent sur deux à trois hauteurs).

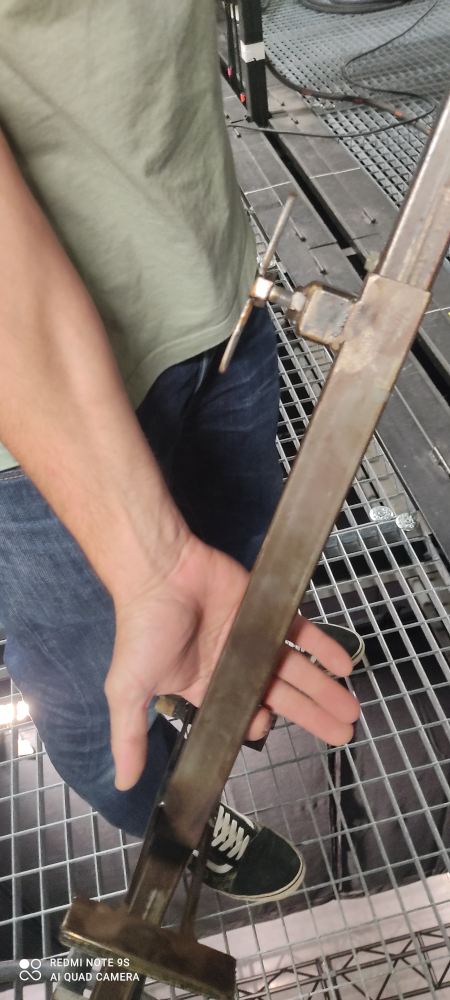

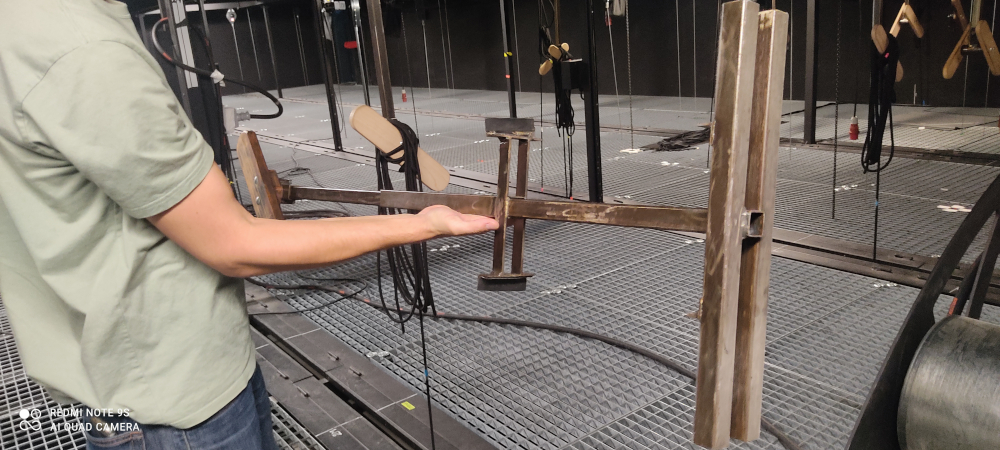

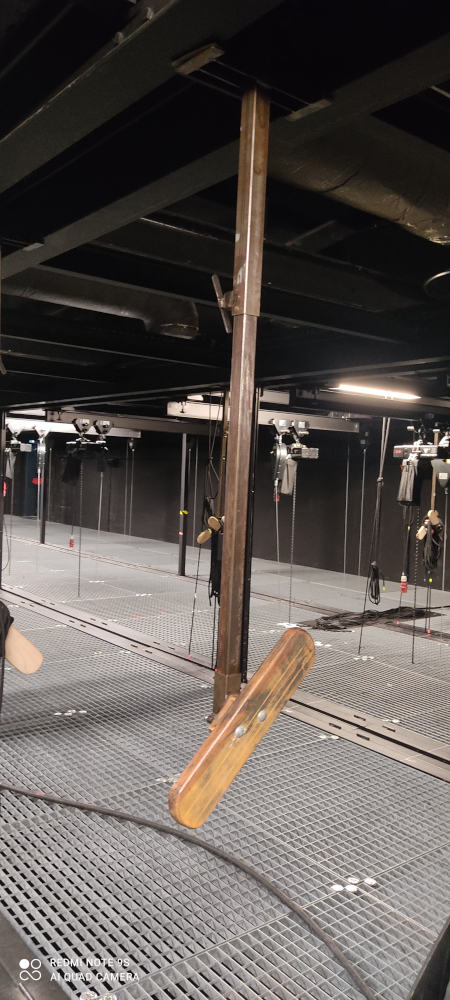

Palette suspendue chemin de moufle
Crédit: Théâtre-Sénart, Scène Nationale
Quoi?
Une palette de retrait fixable sur le chemin de moufle.
Pourquoi ?
Permet d’effectuer rapidement une accroche ponctuelle.
Attention/ Limites
Ne convient pas dans la conception proposée aux accroches de charges lourdes.

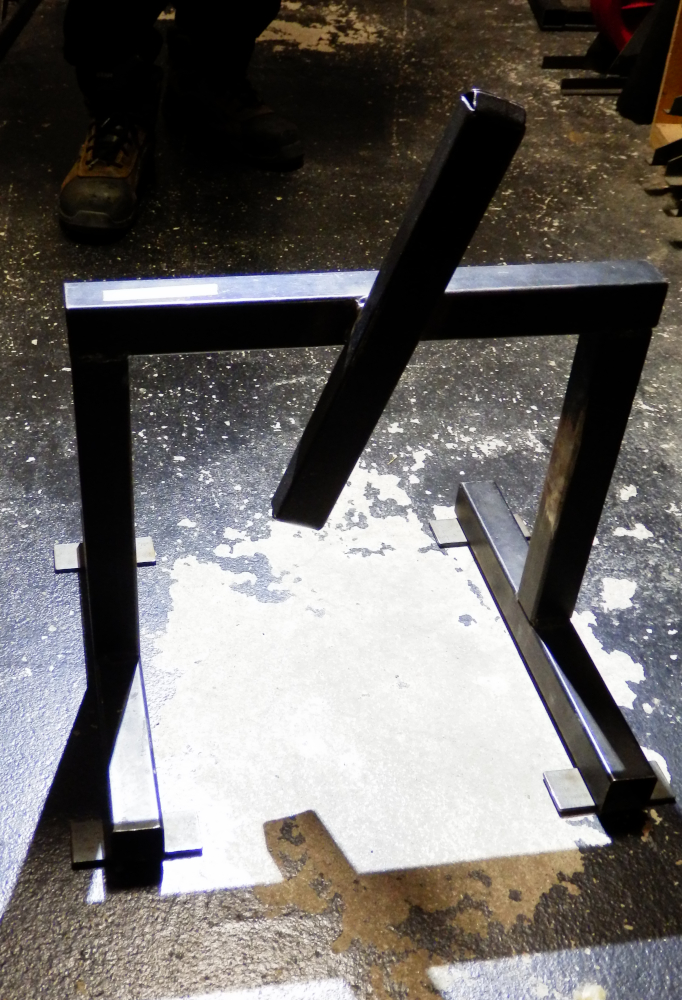

palette de retrait pour gril
Crédit: Théâtre National de Bretagne, Rennes.
Quoi?
Une palette à poser sur le paletage du gril.
Pourquoi ?
Permet d’effectuer rapidement une accroche ponctuelle.
Attention/ Limites
Bien vérifier la résistance du paletage. Ne convient pas à l’accroche de charges lourdes.

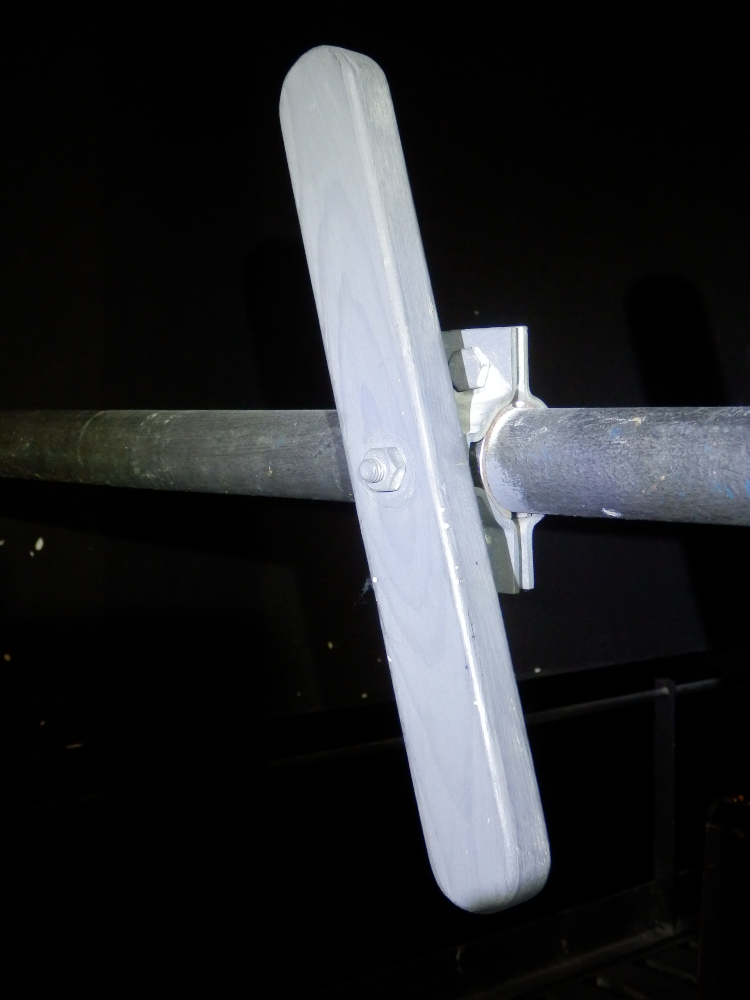

palette déplaçable sur lisse
Crédit: Théâtre National de Bretagne, Rennes.
Quoi?
Une palette à fixer sur une lisse, en général sur un garde-corps de passerelle.
Pourquoi ?
Permet d’effectuer rapidement un point de fixation pour une commande ponctuelle.
Attention/ Limites
A réserver à des accroches très légères.

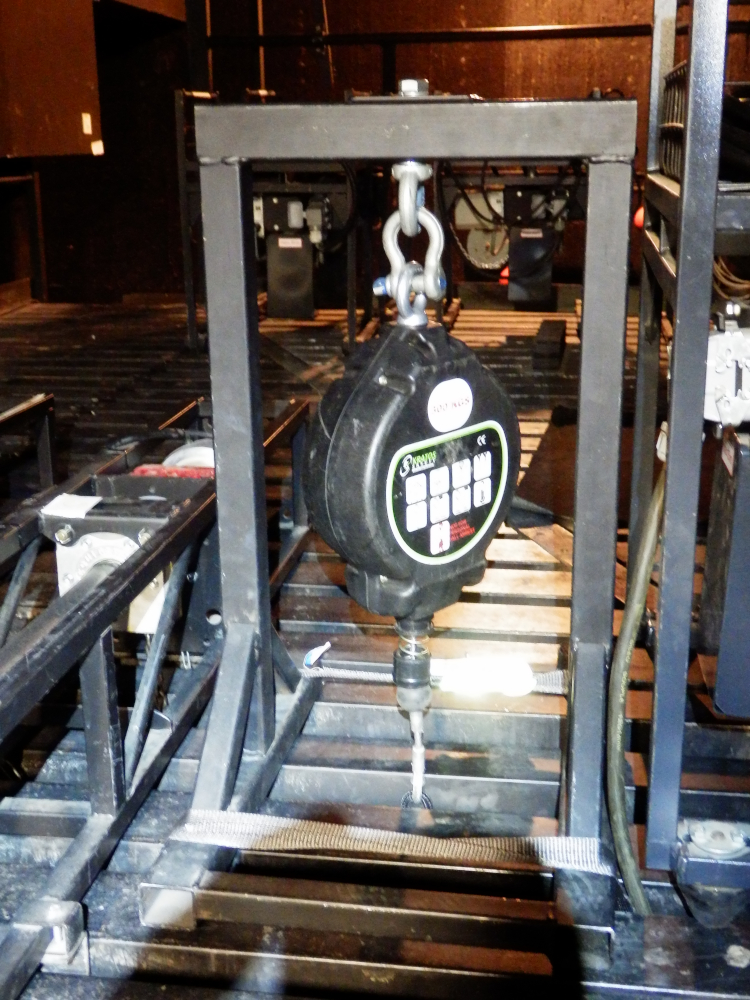

Chèvre pour stop-chute au gril
Crédit: Théâtre National de Bretagne, Rennes.
Quoi?
Une chèvre qui permet de positionner un stop-chute à n’importe quel endroit du gril.
Pourquoi ?
Permet d’effectuer rapidement un point d’accroche pour un stop-chute.
Attention/ Limites
Attention si on positionne la chèvre sur le paletage et non sur le chemin de moufle, à la résistance de celui ci et l’adéquation avec la CMU du stop chute.

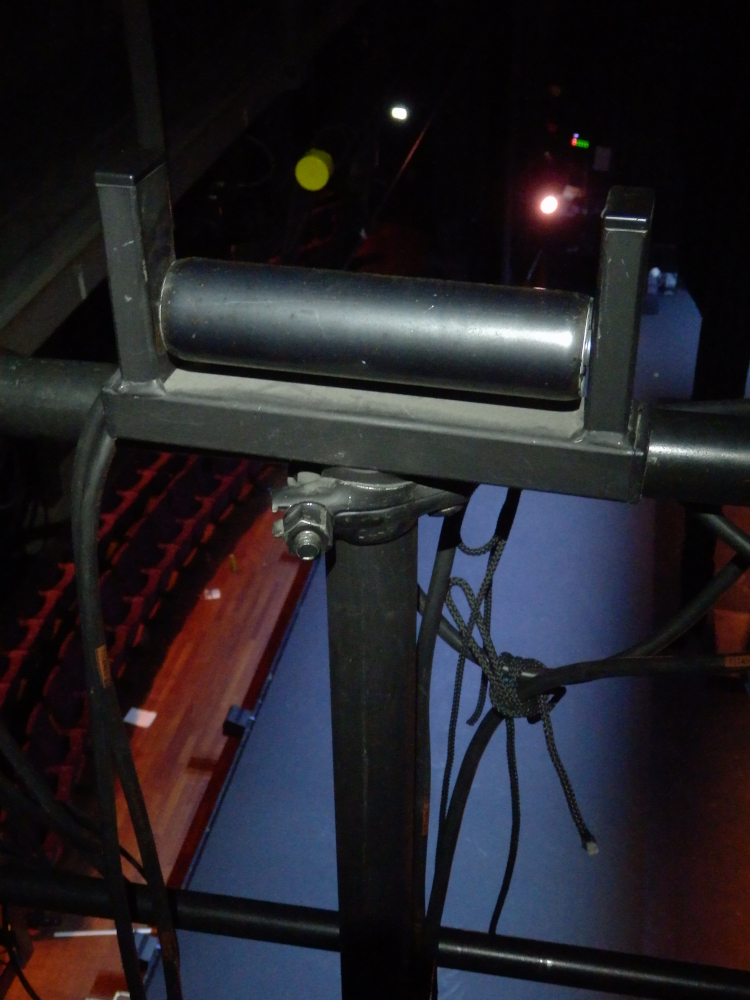

Crédit: Théâtre National de Bretagne, Rennes.
Quoi?
Un support pour rouleau en rotation libre à fixer sur un garde-corps à l’aide d’un collier.
Pourquoi ?
Permet de remonter les multipaires en passerelle électro en évitant le frottement sur la lisse.

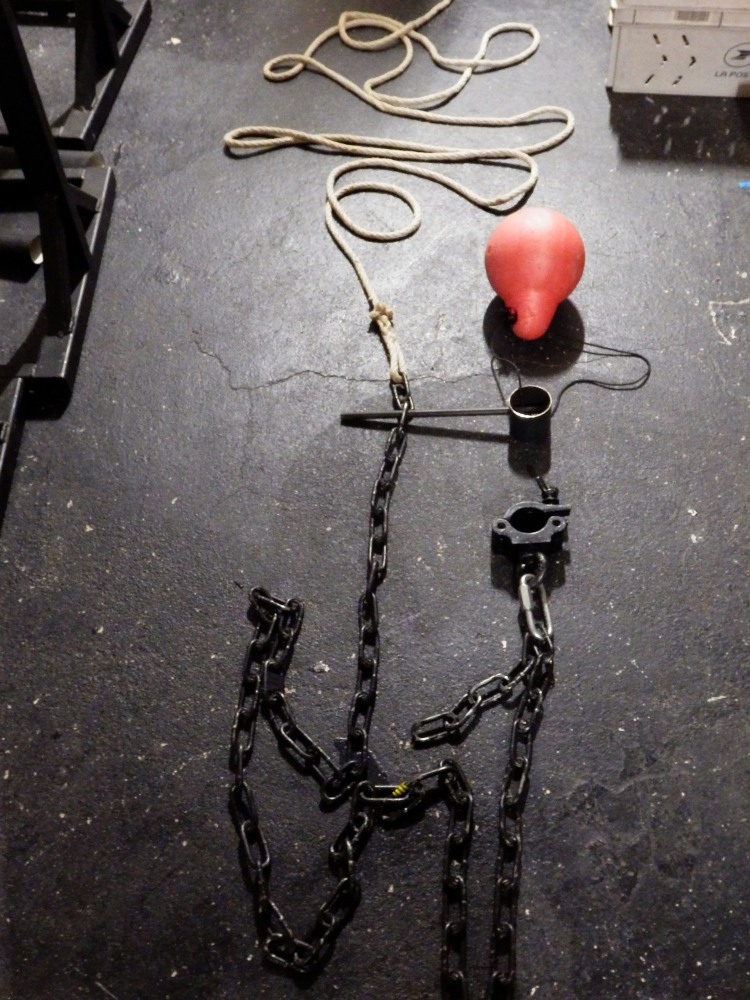

Système complet pour ponctuel non feu
Crédit: Théâtre National de Bretagne, Rennes.
Quoi?
Une chaine de levage pour charge légère qui permet de créer un point en ponctuel non feu
Pourquoi ?
Remplace l’accroche à la guinde d’un ponctuel pour charge légère afin de lui créer une chaine complète non feu mais en gardant une souplesse comparable à l’accroche à la guinde (possibilité de faire un point au gril rapidement à n’importe quel aplomb en se fixant directement sur le paletage à l’aide la la « goupille » maison).
Attention/ Limites
Attention il ne s’agit pas d’une chaine de levage de charge lourde.

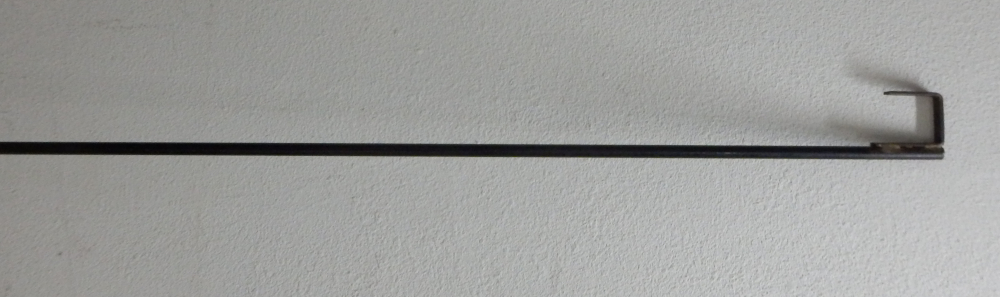

Gaffe
Crédit: Théâtre National de Bretagne, Rennes.
Quoi?
Une tige équipée d’un crochet disponible en passerelle en générale et qui permet d’attraper une suspente ou un fil trop éloigné sans cela.

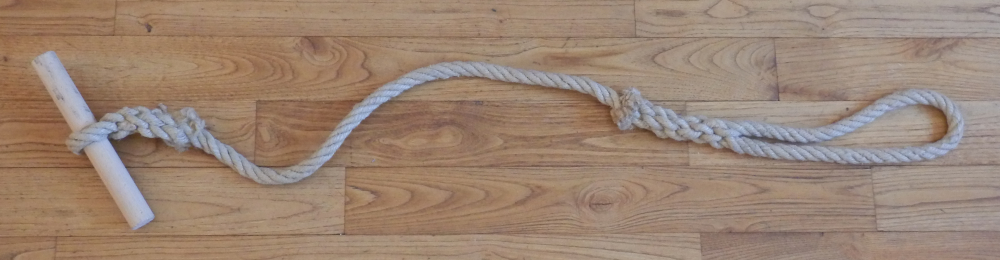

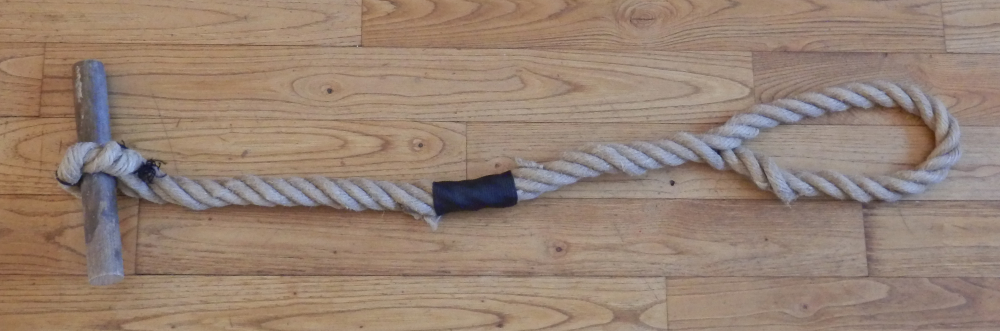

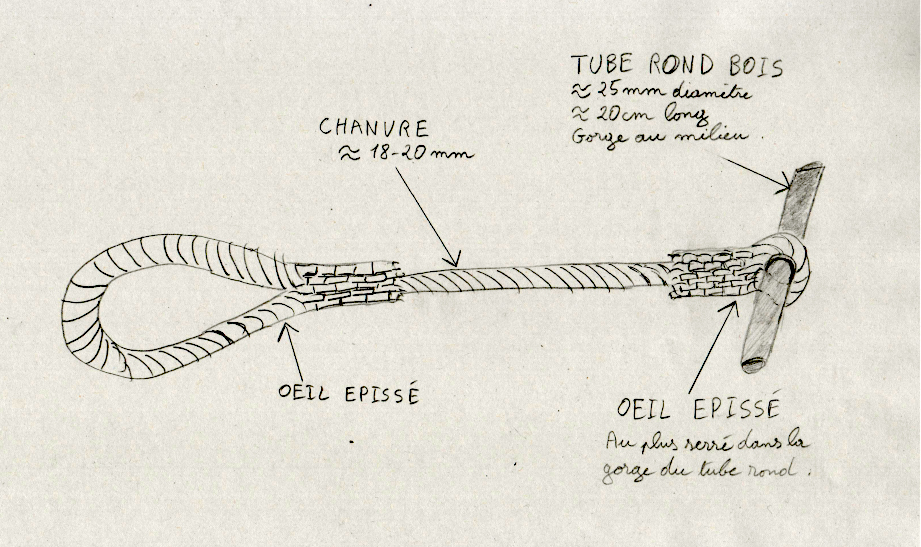

Gabillots
Crédit: Perso Ben VIGIER.
Quoi?
Un outil qui permet au cintrier d’effectuer rapidement une clef sur la commande d’une porteuse contre-balancée.
Pourquoi ?
Afin de sécuriser une porteuse contre-balancée ponctuellement surpaintée (deuxième frein) par une clef sur la commande de charge (au théatre), ou alors de bloquer le jeu à la poupée d’une porteuse CB en faisant une clef sur la commande d’appui (en coulisse).
Comment?
Le gabillot peut être fabriqué soit:
– En chanvre 4 torons/ 20 mm environ travaillé en épissures classiques (https://www.youtube.com/watch?v=txDN78oeTFQ&list=PLIxt52Ok2glBe10un0PxUDPBgKcSRyT-z&index=3) . Dessin à venir
– Soit en chanvre 4 torons/ 26mm environ (ancien chanvre de commande par exemple) travaillé en erseau traditionnel. Dessin à venir
