Définition
Les manilles sont des accessoires de levage très utilisés, permettant de relier entre eux des éléments de levage (élingues, crochet,…).

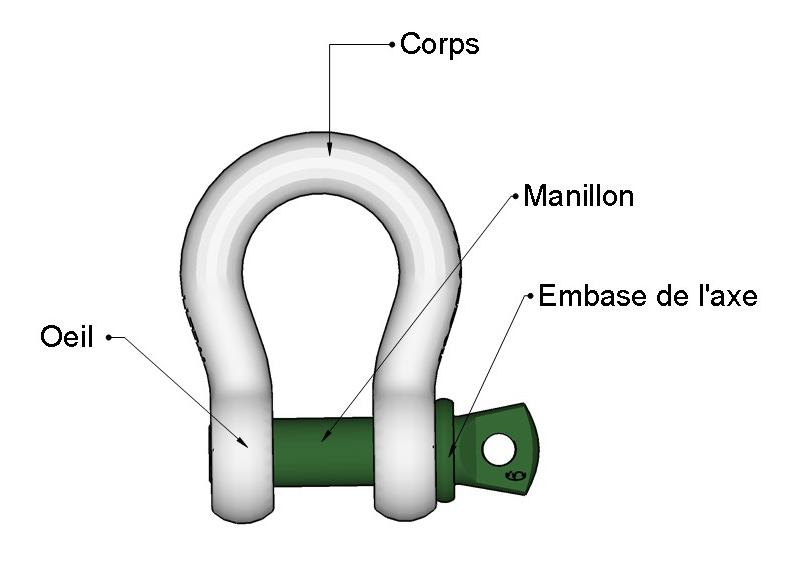

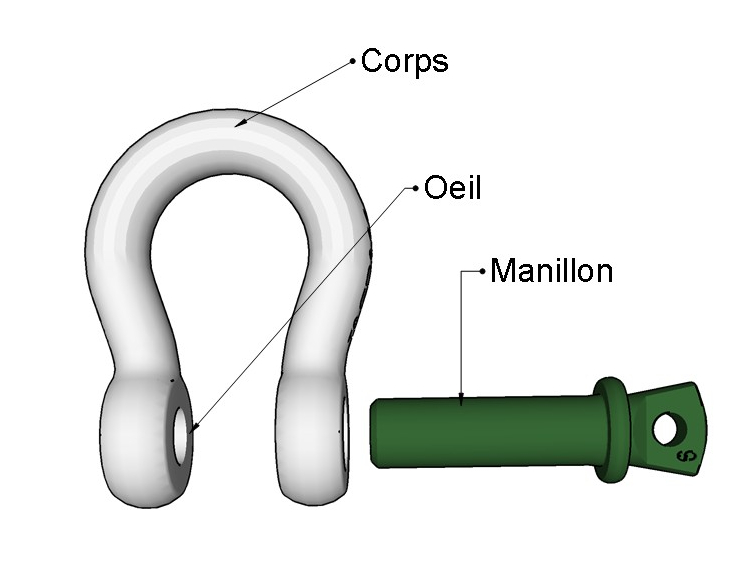

Elles sont constituées d’un corps et d’un axe (ou manillon) qui sont indissociables.
Le choix de la qualité d’acier de la manille a une conséquence directe sur l’usage qu’il en est fait.
Les manilles Standard ont une CMU moindre et sont légères.Les manilles Haute Résistance ont à l’inverse une CMU plus élevée, elles sont plus lourdes et d’une meilleure finition.
Les obligations
Pour utiliser une manille comme élément de levage elle doit avoir un marquage avec les informations suivantes :
- un marquage CE
- La CMU
- La marque d’identification du fabricant
- le numéro ou la série de lettres identifiant l’accessoire
De plus, la notice d’utilisation doit être fournie ou disponible en ligne.
Utilisation globale
Lors de l’assemblage l’axe doit être correctement vissé dans l’œil de la manille, de telle sorte que l’embase de l’axe épouse l’œil de la manille et que le filetage de l’axe soit complètement engagé dans l’œil opposé.
Cet accessoire doit pouvoir s’assembler facilement, si vous rencontrez des difficultés cela peut vouloir dire qu’il est endommagé (mauvais manillon, filetage abîmé, corps déformé, mauvaise qualité,…etc).
Avant toute utilisation, un examen visuel de la manille est nécessaire.

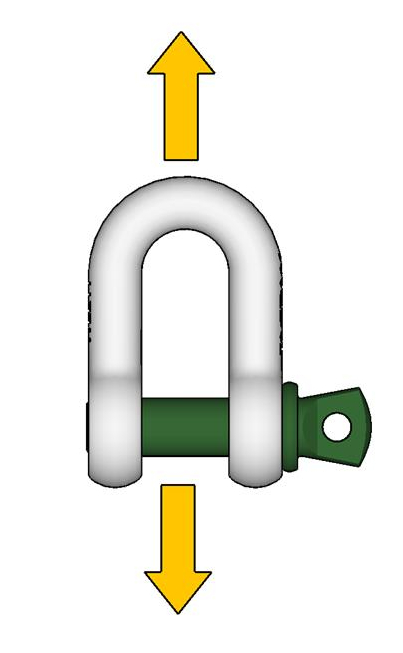

Les charges appliquées aux manilles doivent
s’exercer d’une manière axiale
.
Lors du montage il faut éviter tout risque de dévissage de l’axe sous l’action de la charge.

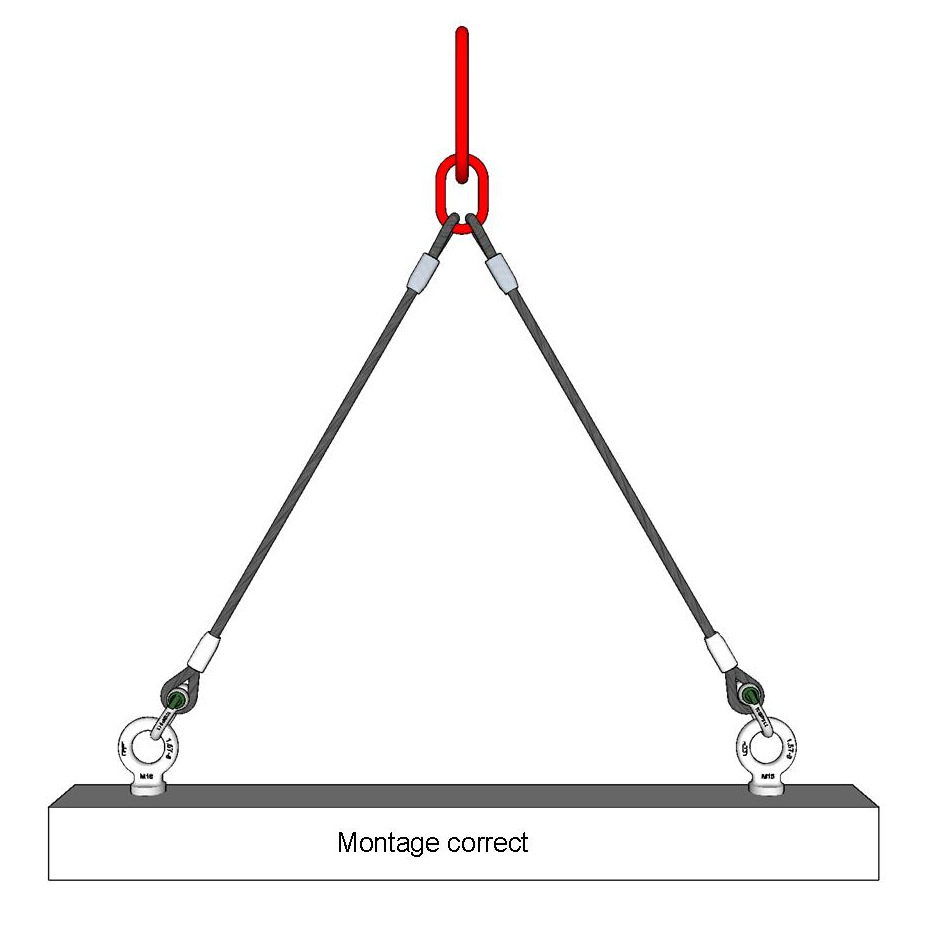

La charge doit être centrée sur le manillon. L’utilisation d’entretoise sur le manillon permet de centrer le crochet ou l’élingue.
Les différentes formes de manille et leurs spécificités
Chaque forme de manille correspond à une utilisation précise.
Le corps de la manille peut être:

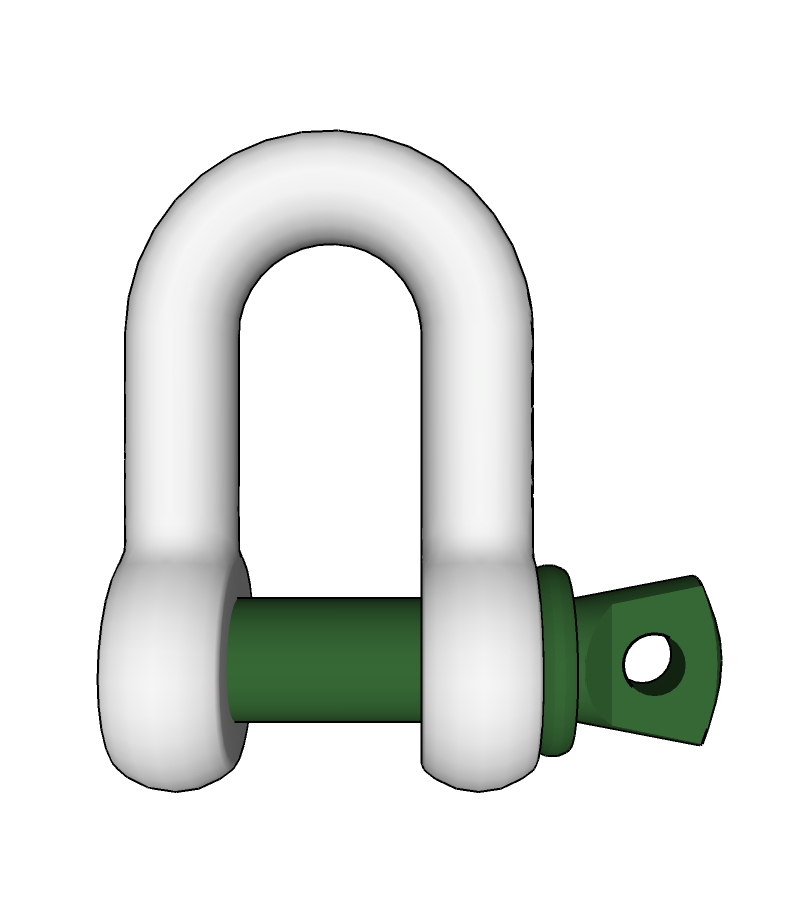

En forme de U (dite “Manille droite”) pour les systèmes d’élingues à un brin.

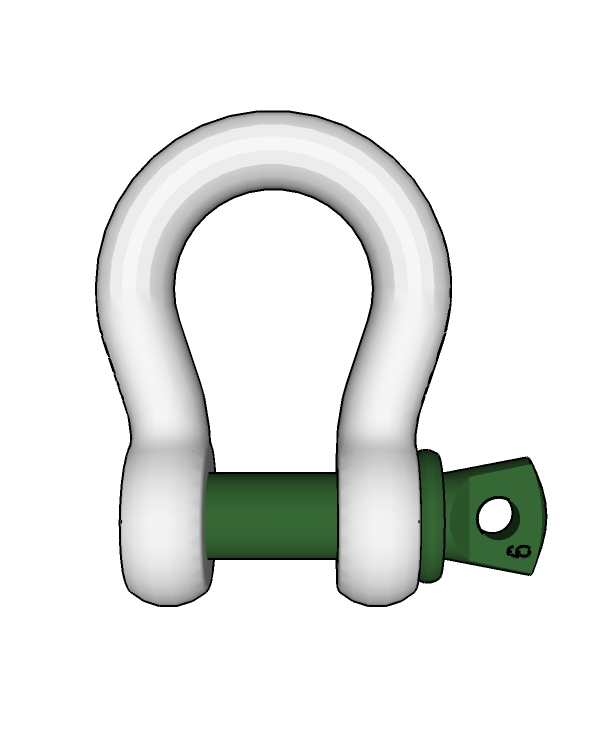

En forme de lyre (dite “Manille lyre”) pour les systèmes d’élingues multibrins.
Ce sont les deux formes les plus courantes
mais il existe également des formes très spécifiques.

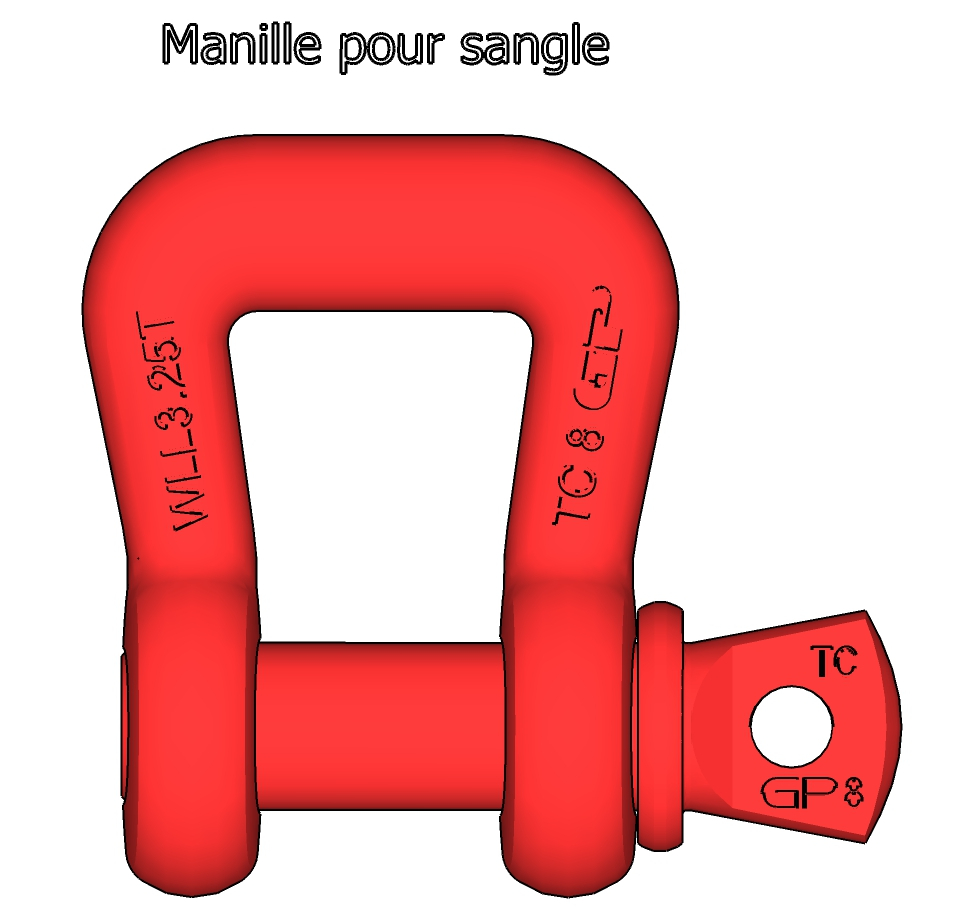

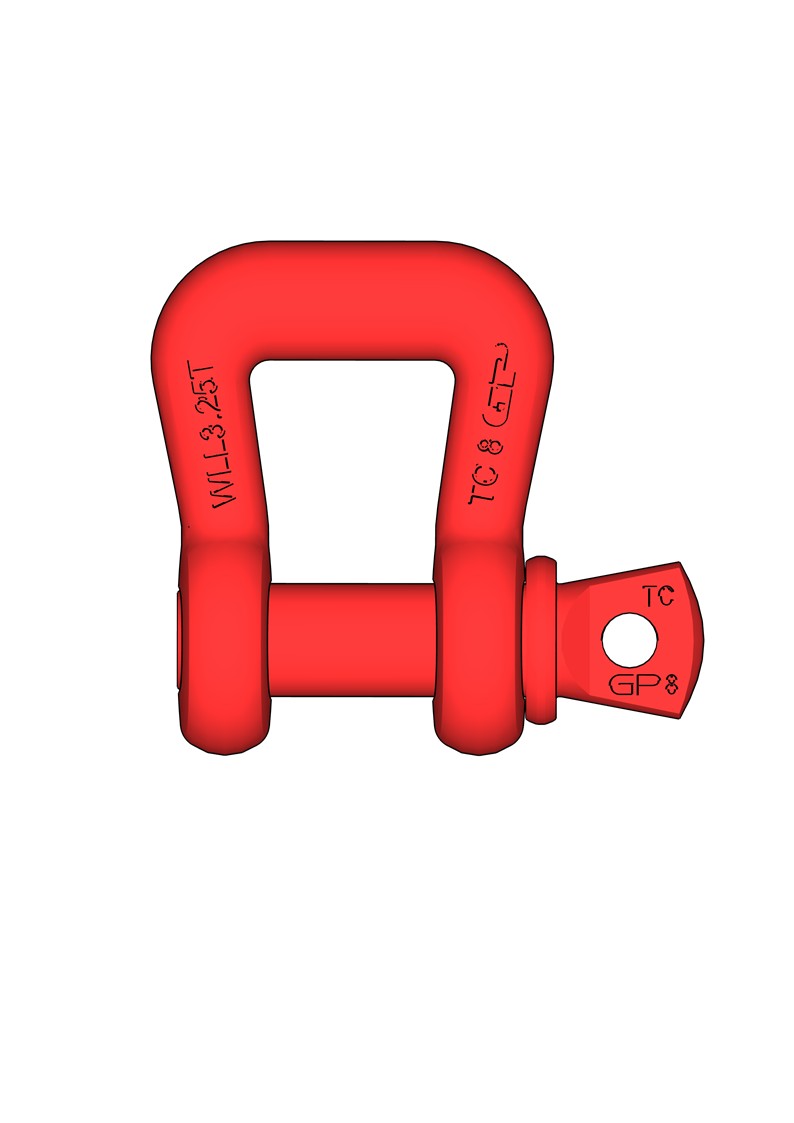

Comme dans cet exemple, la manille pour sangle :
Le manillon existe :

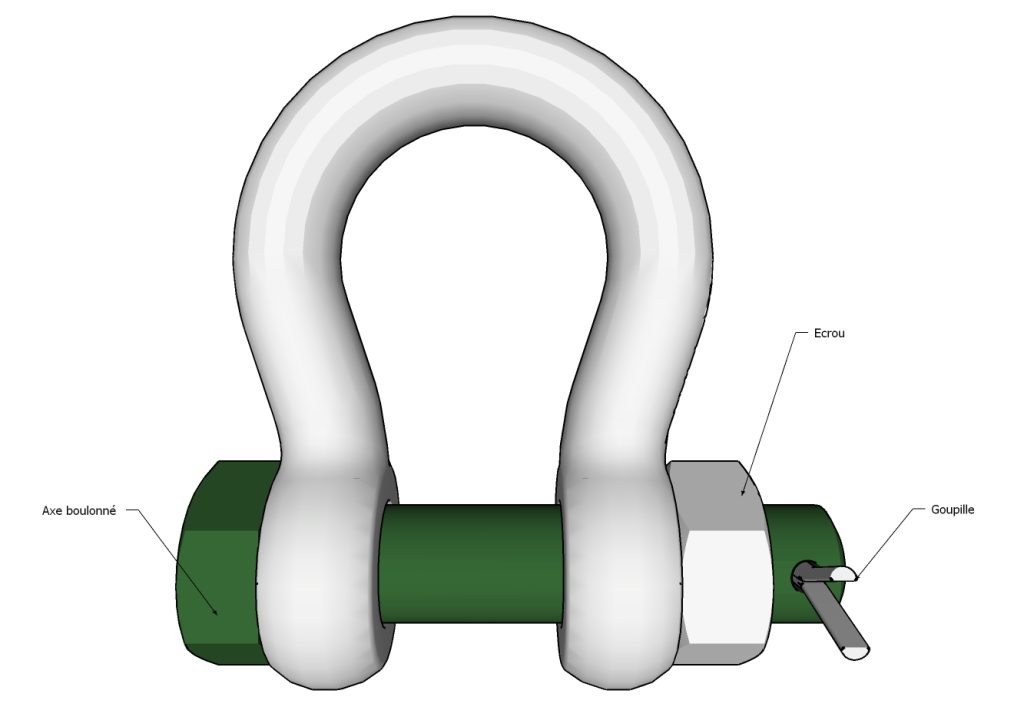

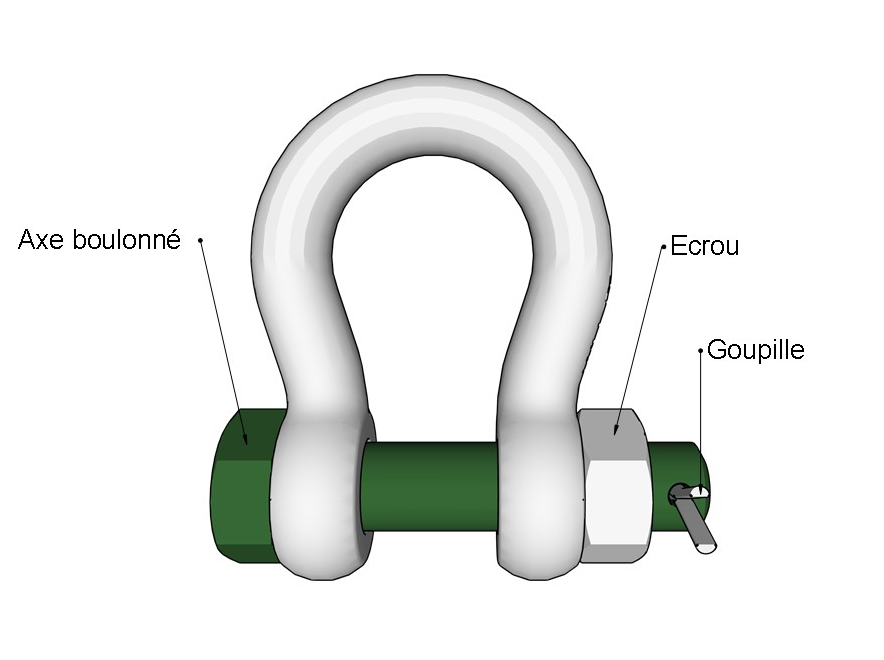

Soit en axe boulonné avec goupille pour des installations à plus long terme ou pour éviter un dévissage de l’axe.
Soit en axe vissé pour des applications temporaires qui peut être sécurisé.

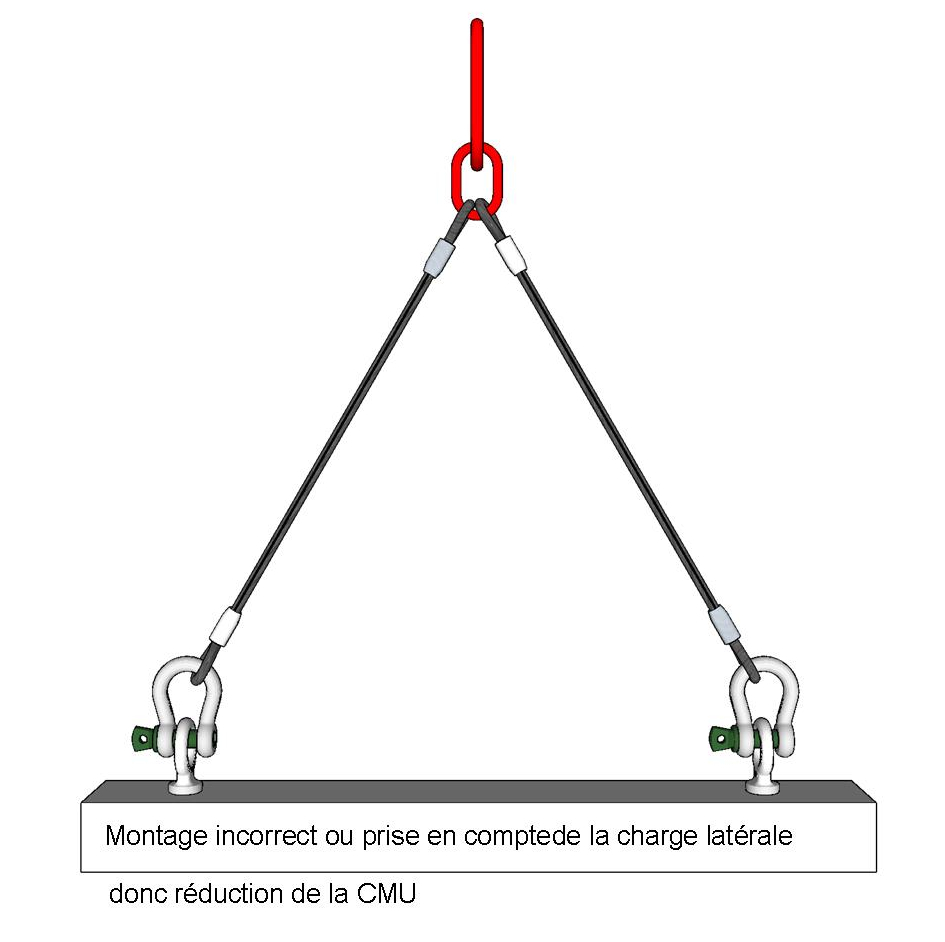

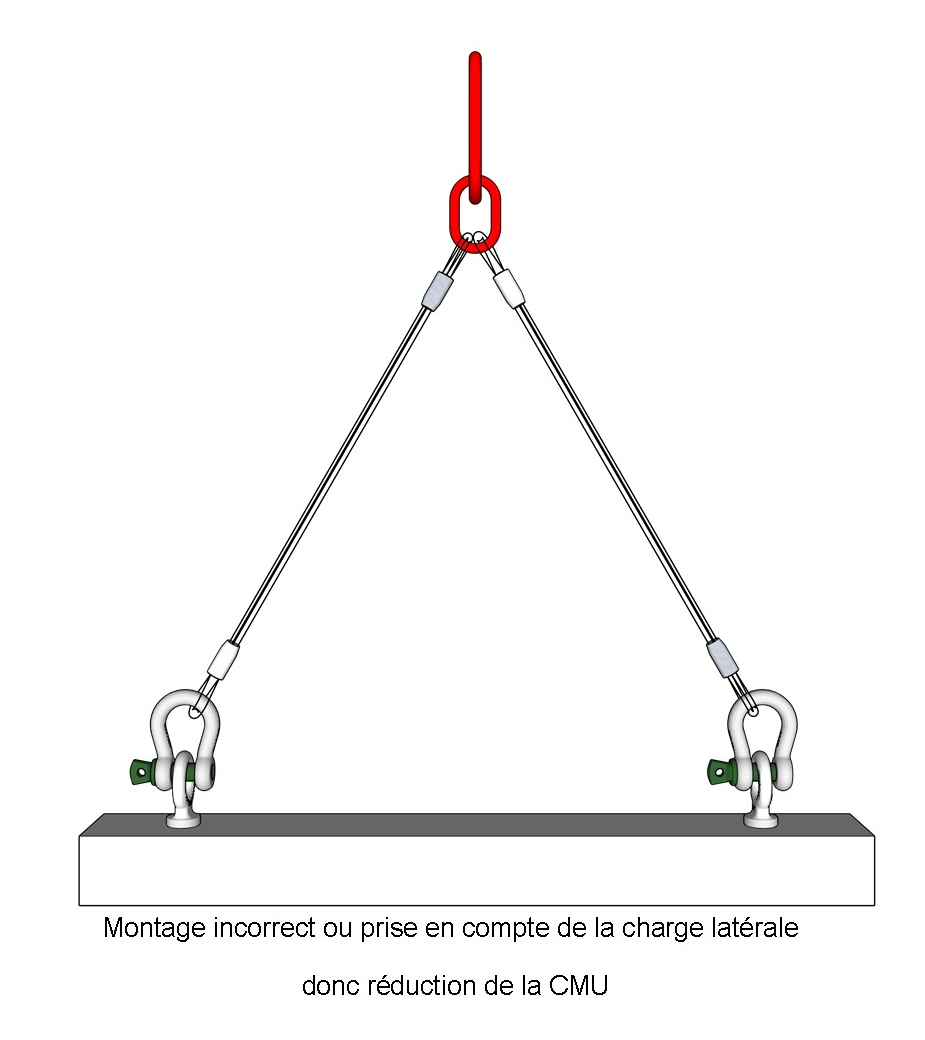

Charges latérales
Si une charge latérale doit s’appliquer à la manille, il faut se référer à la notice d’instruction pour connaître le calcul de la CMU.
Par exemple :
| Angle de la charge | réduction de la CMU |
| 0° | 100% de la CMU |
| 45° | 70% de la CMU |
| 90° | 50% de la CMU |

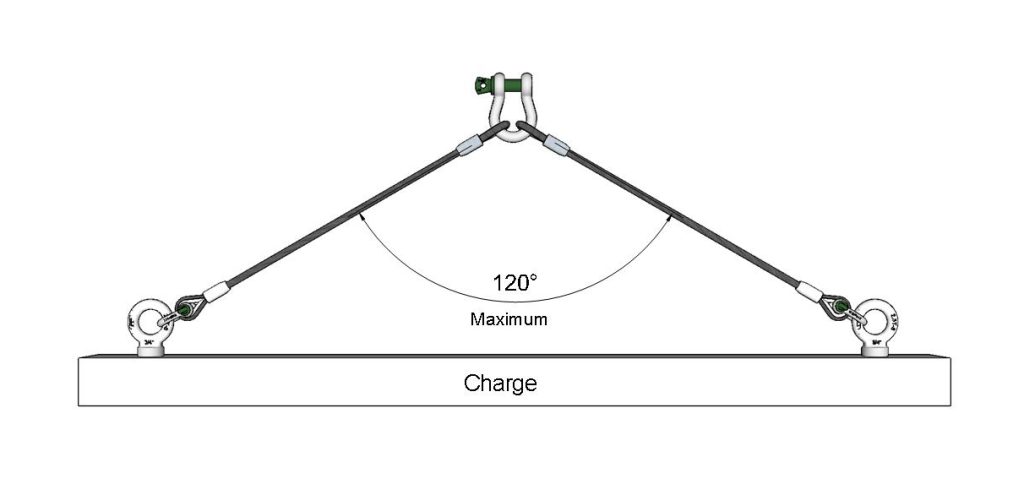

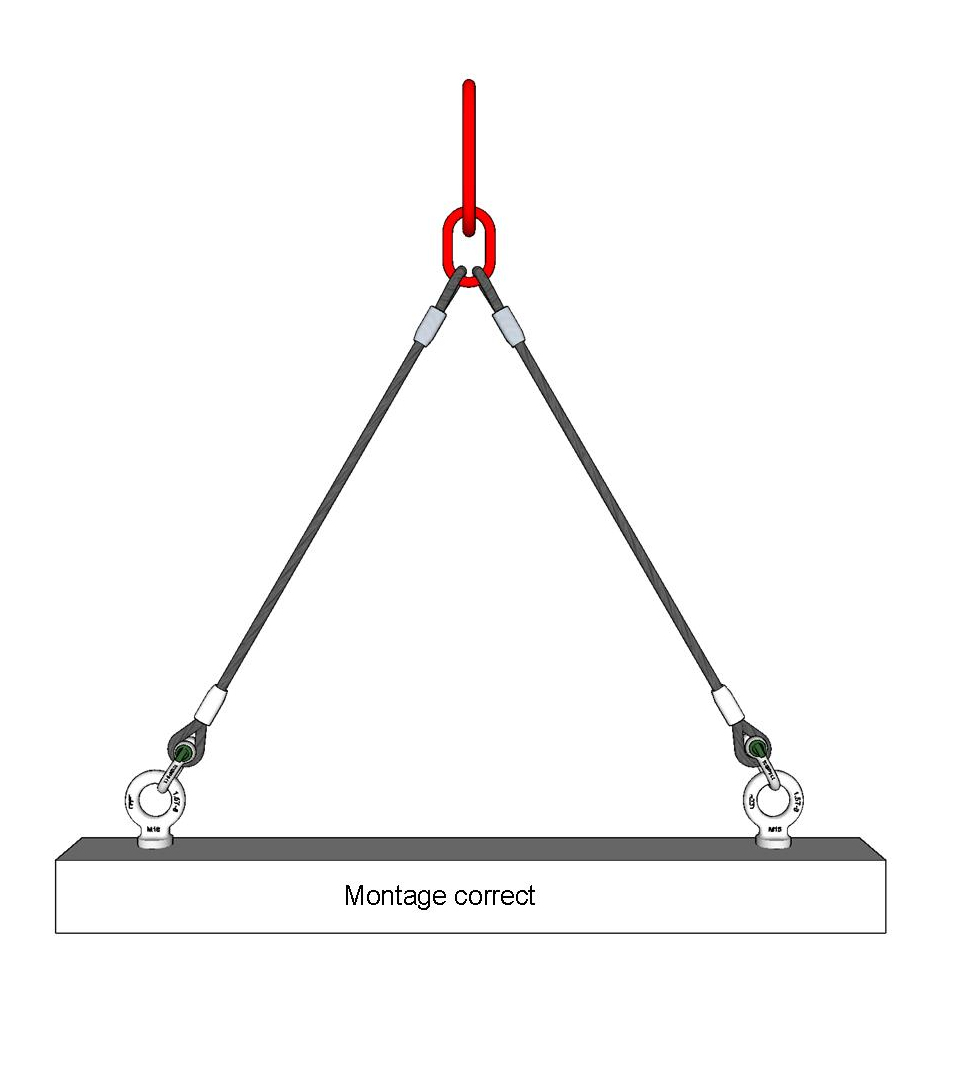

Dans le cas d’une charge symétrique, comme l’utilisation d’une manille lyre pour une patte d’oie, la CMU est de 100% si l’angle entre les élingues ne dépassent pas 120°.
Point de chargement
Pour raccorder deux manilles ensemble les différentes configurations corps/corps; corps/axe; axe/axe sont autorisées si les points de contact sont corrects.

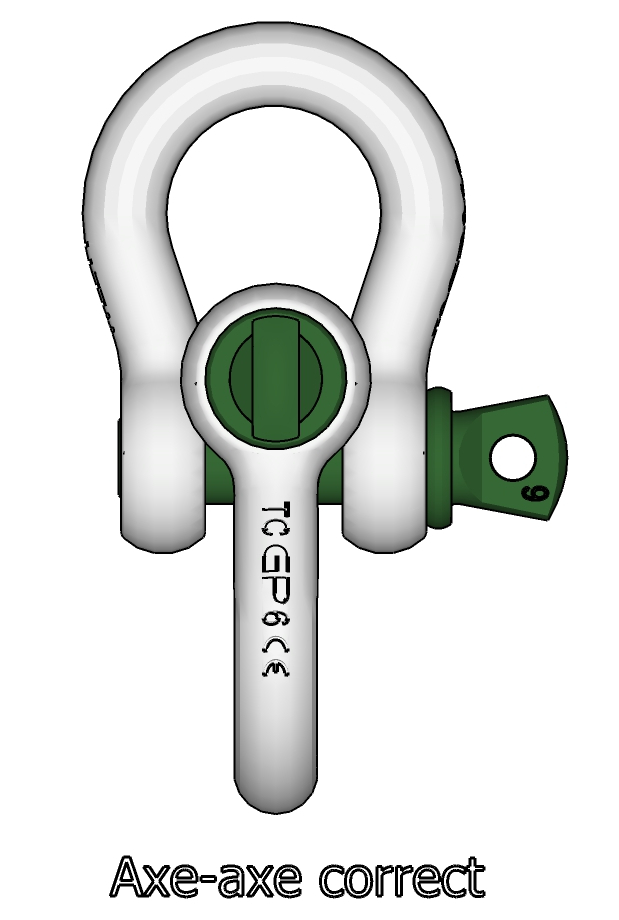

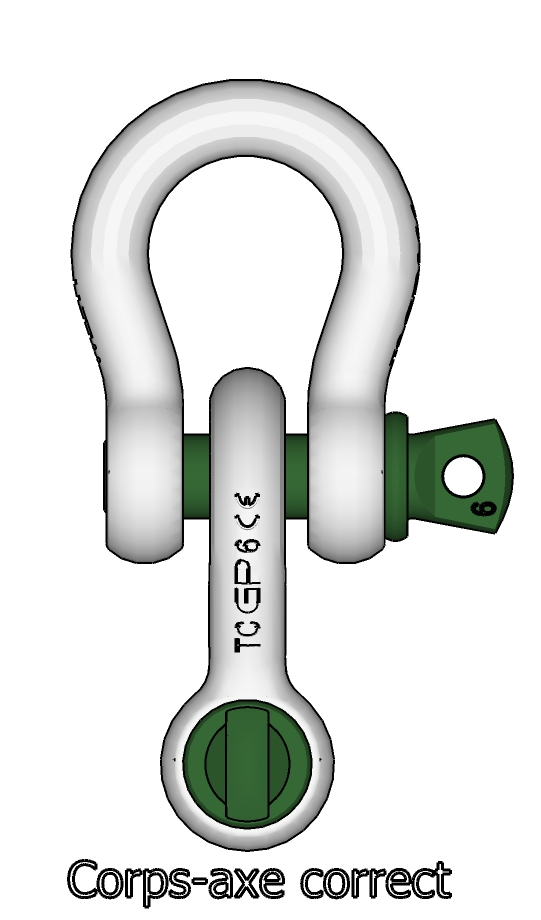

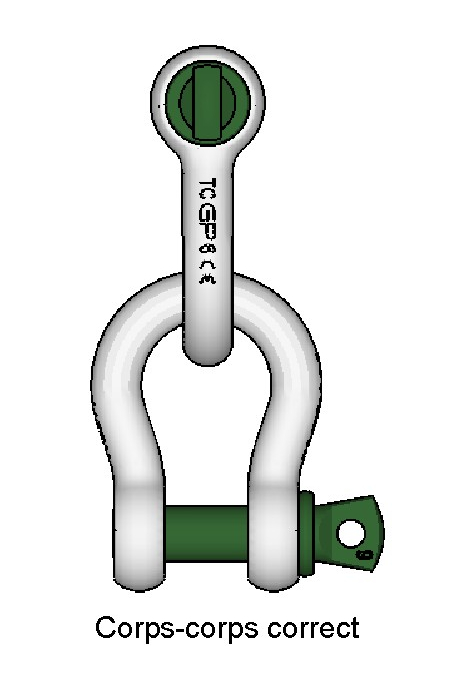

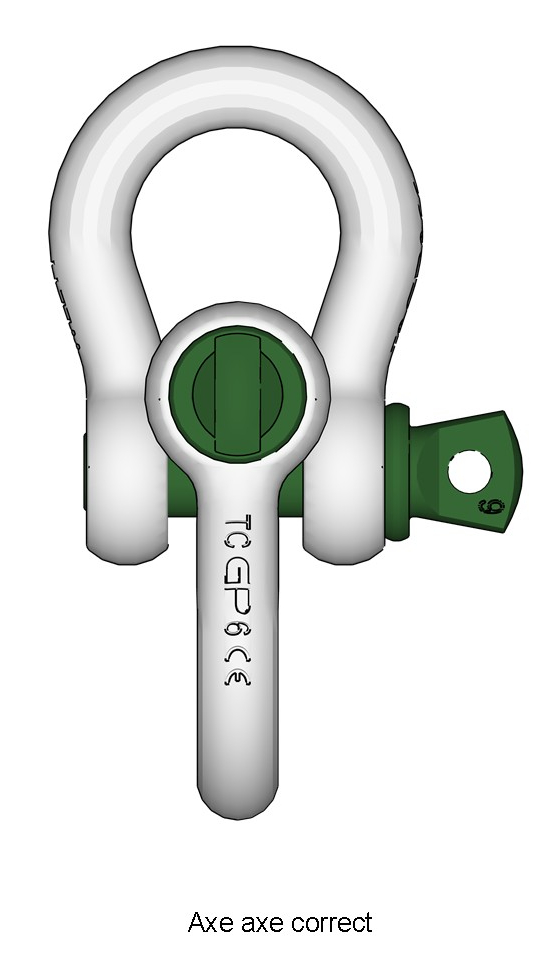

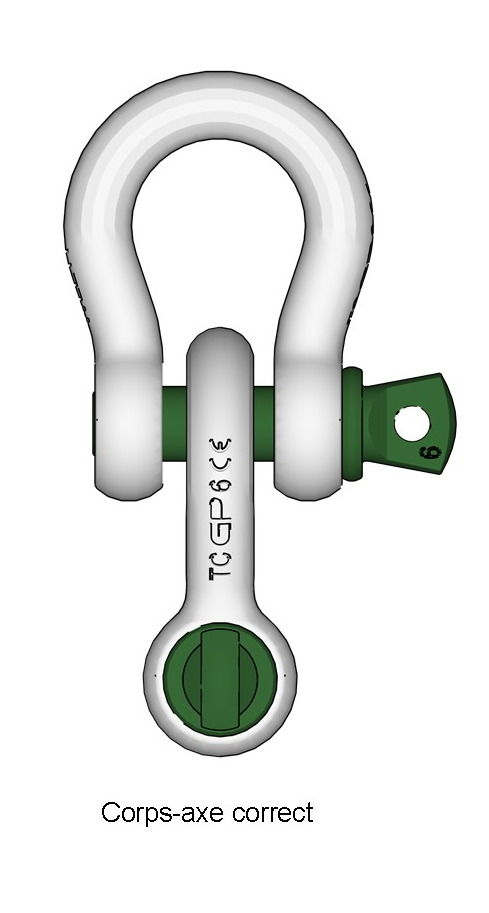

Sur les exemples assemblés ci-dessous les points de contacts sont corrects parce que les manilles ne sont pas coincées entre elles du fait de leurs tailles ou diamètres :

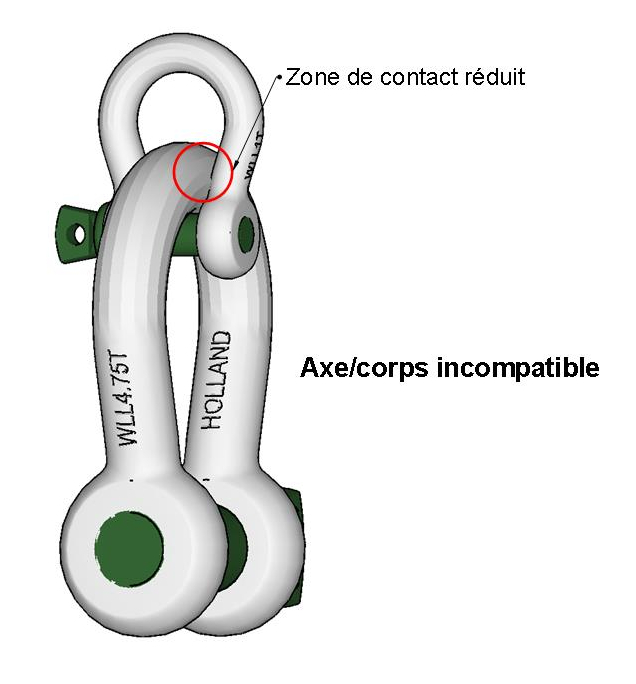

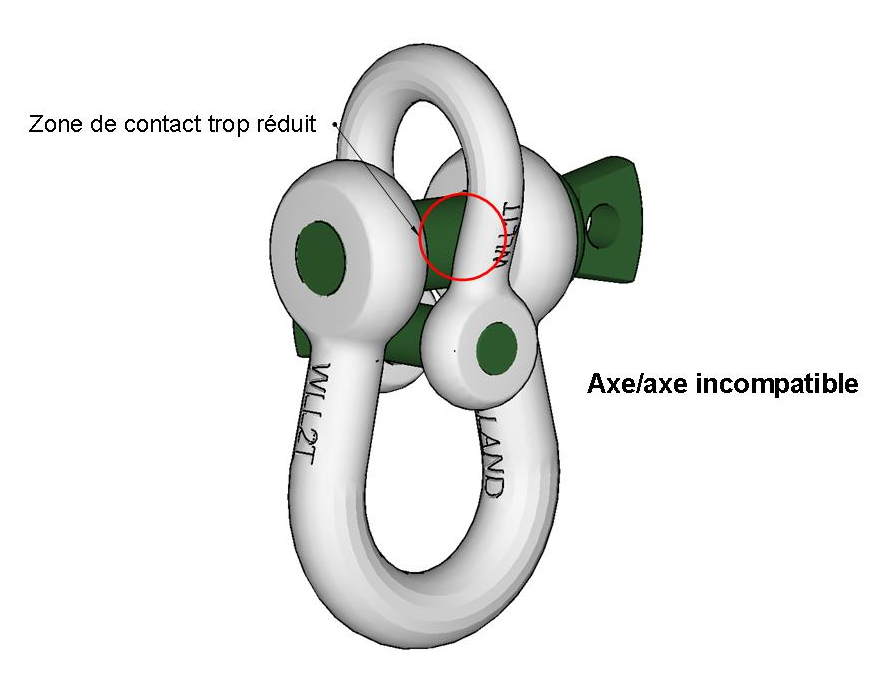

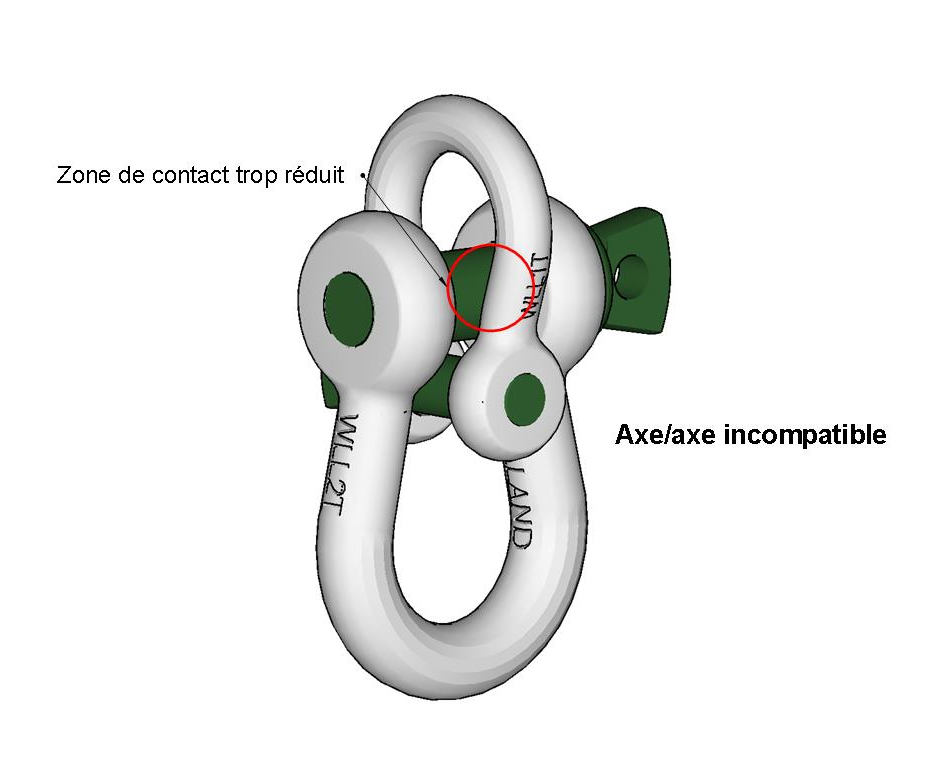

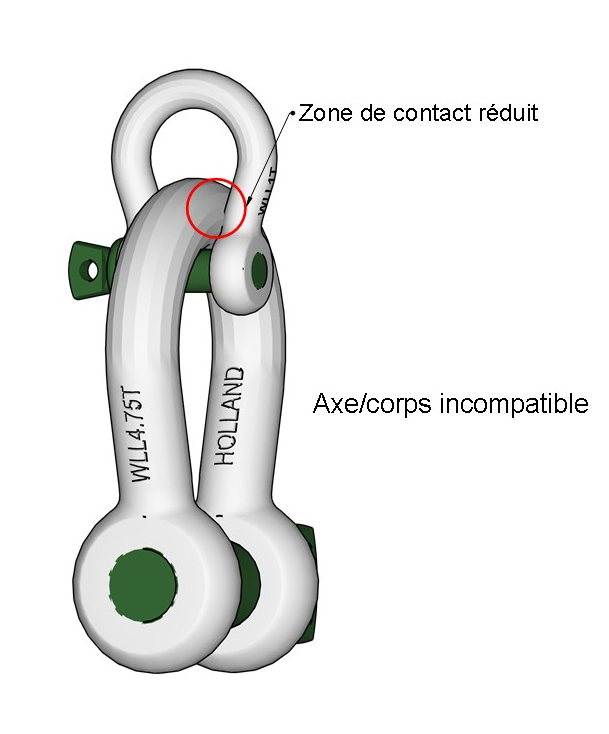

Sur les exemples assemblés ci-dessous les points de contacts sont
incorrects parce que les manilles sont coincées entre elles du fait de leurs tailles ou diamètres, en conséquence les points de contacts ne sont pas aux endroits prévus sur le manillon ou le corps de la manille.
Vérifications générales périodiques
Comme tout accessoire de levage, une vérification annuelle générale est obligatoire.
La périodicité est au minimum d’une année, elle peut être ramenée à une période plus courte selon la fréquence d’utilisation, l’environnement.
En référence des articles R. 4323-23 à R. 4323-27 du code du travail, ainsi qu’à l’arrêté du 1er mars 2004 pris en application de ces articles.
Cette vérification comprendra essentiellement un examen visuel de l’état de conservation :
- Les marques doivent être lisibles
- Pas de déformation
- Vérifier le bon serrage de l’axe
- Aucune fissure, entaille
Cet examen peut être complété par d’éventuelles mesures pour vérifier une déformation.
Aujourd’hui cette vérification nécessite un inventaire.
Registre de sécurité :
Les résultats des vérifications réglementaires sont inscrits par l’employeur sur le registre de sécurité prévu par l’article L. 4711-1 du code du travail.
Ces vérifications réglementaires viennent en complément et ne se substituent pas:
– à la vérification qui doit être réalisée avant chaque utilisation par l’élingueur,
– aux vérifications et opérations de maintenance prévues par le fabricant de l’accessoire de levage et figurant dans la notice d’instructions.
Cela apparaît comme un exercice fastidieux.Il existe déjà des possibilités de traçabilité grâce à des méthodes comme une puce intégrée ou un QR code présent directement sur l’accessoire de levage concerné. Ces technologies renvoient généralement à l’inventaire, les notices d’instructions, le suivi de l’accessoire. L’utilisation de ces technologies ont évidemment un coût inhérent au matériel nécessaire pour en faire la lecture (téléphone intelligent doté de l’application, lecteur spécifique). Ces technologies ne doivent pas remplacer le marquage physique permettant une lecture rapide de la CMU.
